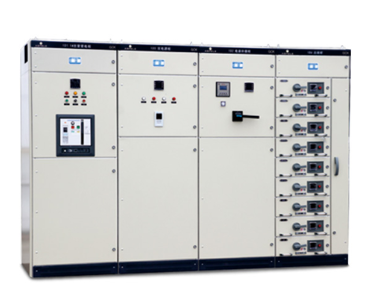

GCK 低压抽出式开关柜


用途

GCK低压抽出式开关柜广泛适用于发电厂、冶金轧钢、石油化工、轻工纺织、港口码头、大楼宾馆等场所作为交流三相四 线或五线制、电压380V、660V,频率为50Hz、额定电流为5000A及以下的供电系统中的配电和电动机集中控制之用。

GCK是经过全面型式试验,并获得CCC认证,是组装而成的高级型低压开关柜,设计符合下列标准:

国家标准GB7251.1-2005《低压成套开关设备》

国际标准IEC60439.1-1992《低压成套开关设备和控制设备》


型号含义


正常使用条件

♦周围空气温度不高于+40°C,不低于-5C,在24小时内平均温度不高于+35°C;

♦相对温度在最高温度+40°C时不超过50%,在较低温度时允许有较高的相对温度,如+2CTC时为90%;

♦空气清洁,无腐蚀性及爆炸性气体,无导电及能破坏绝缘的尘埃:

♦无显著摇动和冲击振动的场合,垂直安装,倾斜度不应大于5度;

♦海拔高度不超过2000米;

♦开关柜适用于以下温度运输和储存:-2 5C至+ 55C,在短时间内(不超过24小时)不超过+70C;

♦用户对上述条件不能满足时应与制造厂协商

.

主要技术参数

♦额定绝缘电压660V/1000V

♦额定工作电压400V/660V

♦辅助电路额定工作电压:交流380V、220V,直流110V. 220V

♦母线额定电流:1000A、1250A、1600A、2000A、2500A、3200A、4000A、5000A

♦母线额定短时耐受电流:50kA、80kA(有效值)1秒

♦母线额定峰值耐受电流:105kA/0.1Ss 140kA/0.1Ss 176kA/0.1s

♦分支母线额定电流:630A、1000A、1250A、1600A

♦分支母线额定短时耐受电流:30kA、50kA(有效值)1秒

♦分支母线额定峰值耐受电流:63kA. 105kA/0.1s

♦外壳防护等级:IP30、IP40

♦母线设置:三相四线制、三相五线制

♦操作方式:就地、远方、自动


开关柜的分类

♦受电柜♦母线联络柜♦馈电柜♦电动机控制柜♦电源切换柜♦功率因数补偿柜


结构特点

GCK的基本柜架为组合装配式结构,柜架的全部结构件都经过镀锌,喷塑处理,通过螺钉紧固互相连接成基本柜架,在按需 要加上门,档板、隔板、抽屉、安装支架以及母线和电器组件等零件,组装成一台完整的控制中心柜,本柜结构有下列特点:

♦柜架

柜架采用C型材组装而成,柜架零件及专用配套零件由本公司配套供货,保证柜体的精度和质量。

◊零部件的成型尺寸,开孔尺寸,设备间隔实行模数化(模数E=20mm,下同)。

◊内部结构件采用镀锌处理。

◊柜体顶盖为可拆卸式,柜顶的四角装有吊环,用于起吊和装运。

◊柜架分成母线室、功能单元室、电缆室三个相互隔离区间,可防止事故扩散。

♦功能单元(抽屉部分)

◊抽屉单元高度模数为200mm,分为1/2单元、1单元、1.5单元、2单元' 3单元五个尺寸系列。单元回路额定电流630 A 及以下。

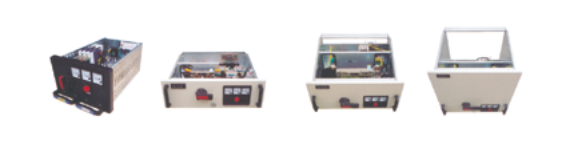

(外型见上图)。

◊每台MCC柜最多能安装9个1单元的抽屉或18个1/2单元的抽屉。

◊操作机构与抽屉进行机械连锁,主开关在合闸位置时,抽屉不能抽出。

◊抽屉的操作机构可用一把挂锁锁定在合闸或分闸位置,可安全地进行电器设备的维修O

◊功能单元背面具有主电路进岀线插头、辅助电路二次插头。

◊功能单元隔室采用金属隔板隔开。

◊抽屉单元采用旋转式推进机构,具有三位置功能,操作简单可靠。

◊GCK抽屉推进机构采用螺旋轨迹沿定位件运动方式,实现功能单元推进抽岀,在功能单元推进和抽出过程中,实现三位置 显示和机械联锁并配有微动开关,试验位置时可进行电气联锁


安装与使用

产品到达收货地点后,首先应当检查包装是否完整无损,发现问题应及时通知合同有关部门做好商务记录,共同分析原因作好签证, 和善后处理。

对于不立即安装的产品,应根据正常使用条件和电气设备暂时保管规程要求置于适当的场所,妥善保管。

♦产品的安装应按安装示意图进行。基础槽钢和采用螺栓固定方式时的螺栓由用户自备。主母线连接时,如表面因运输、保管等 原因有不平整时需平整后再连接紧固。

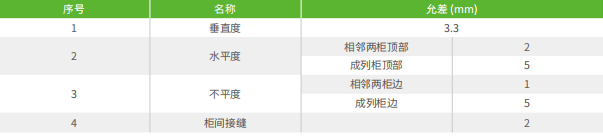

♦设备单独或成列安装时,其垂直度以及柜面不平度和柜间缝隙的偏差应符合表1规定。.



♦产品安装后投运前的检查与试验。

◊检查柜面漆或其它覆盖材料(如喷塑)有否损坏,柜内是否干燥清洁,各部位的安装螺丝是否有松动。

◊电器元件的操作机构是否灵活,不应有卡滞或操作力过大现象。

◊主要电器的通断是否可靠、准确。

◊抽屉或抽岀式机构抽拉应当灵活、轻便、无卡阻和碰撞现象。

◊抽屉或抽岀式结构的动、静触头的中心线应一致,触头接触应紧。主、辅触头的插入深度应符合要求。机械联锁或电气联锁 装置应动作正确,闭锁或解除均应可靠。

◊一次方案、二次原理及抽屉尺寸完全相同的抽屉应能方便的互换,无卡阻和碰撞现象。

◊更换熔断器的熔芯时,应符合工程设计的要求。

◊保护的整定值应根据实际负荷进行正确的整定。

◊用1000V兆欧表测量绝缘电阻值不得低于10M Q。

◊各母线的连接应良好,绝缘支撑件,安装件及其它附件安装应牢固可靠。

♦使用注意事项

◊设备为不靠墙安装,正面操作,双面维护的低压配电柜。柜的维修通道及柜门,必须由考核合格的专业人员方可进入或开启 进行操作、检查和维修。

◊接好电缆后,开关柜底部应封闭,以防小动物爬入柜内造成短路事故。

◊空气断路器、塑壳断路器经过多次分、合,特别是经过短路分、合后,会使触头局部烧伤和产生碳类物质,使接触电阻增大,应按断路器使用说明书进行维护和检修。

◊经过安装和维护后,必须严格检查各隔室之间、功能单元之间的隔离状况,以确保本装置良好的功能分隔性,防止岀现故障 扩大。

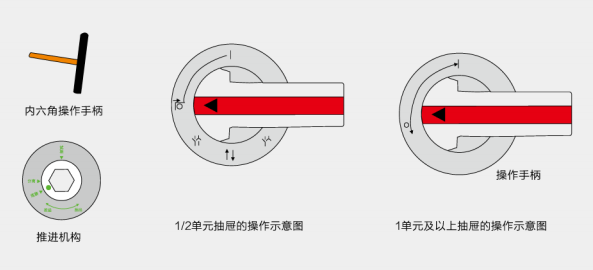

♦抽屉的操作

◊ 1/2单元抽屉的操作

该抽屉的操作机构由转动部分,转轴、锁扣等组成,具有开关的分合、试验、隔离及锁定功能。操作机构还装有微动开关,作为 电气闭锁之用。

I工作位置:主开关合闸,主回路及控制回路均接通,功能单元锁定。(O)分闸位置:主幵关分闸,控制回路接通,功能单元 锁定。

试验位置:主开关分闸,主回路断开,控制回路接通,功能单元锁定。

隔离位置:抽屉抽岀30mm。主、控制回路均隔离断开,抽屉锁定。

抽岀位置:主回路和控制回路均断开,抽屉任意抽岀。

操作手柄压下6mm后,方能从(O)位置转向⑴位置。

工作过程:在抽出位置(卩)时,抽屉方能推进或拉出,逆时针转动45°后,拉出抽屉时可自动到达隔离位置(朴)。顺时 针转动45° ,到达试验位置(U)o再顺时针转动45°,到达开关分断位置(0)。将手柄压下6mm顺时针转动90°后,开关合闸, 如需退出,则依次相反操作。 如有必要,操作手柄上可在主开关分闸、试验、隔离三位置加挂锁,作为安全保护。

◊单元及以上抽屉的操作

试验:主开关分闸,主回路断开,控制回路接通,功能单元锁定。分离:主幵关分闸,主回路断开,控制回路断开,抽屉 任意抽岀。连接:主回路插件、控制回路插件接通可以进行分合闸,功能单元锁定。I:断路器合闸;O:断路器分闸。


操作说明:将抽屉推进机构调整到“分离”位置,用“内六角操作手柄”顺时针旋转至“连接”位置,将操作手柄顺时针旋转 90° ,断路器合闸;分闸操作顺序与上相反。

注:1 .推进机构在试验位置和分离位置时不能合断路器。

2.开关在合闸位置时不能操作推进机构。

♦解锁机构

在1单元及以上抽屉的右下角有一个圆孔,这是抽屉门的解锁机构,当抽屉推进机构在连接位置,开关手柄在“0”位时,则先 将小盖拔出,用小螺丝刀插入孔内向下移动锁扣即可开门,关门后务必将塑料小盖盖上,否则将破坏原有的防护等级。

出厂资料及附件

制造厂供货时应提供下列文件及附件

♦发货清单             ♦产品合格证及出厂试验报告

♦使用说明书           ♦有关电气图纸

♦主要元件说明书       ♦柜门钥匙,操作手柄及合同单规定的备品备件。

订货须知

订货时用户应提供:

♦主电路配电系统图和平面布置图,额定工作电压,额定工作电流,保护装置整定电流以及必要的技术参数。

♦标明进出线电缆规格。

♦开关柜内主要电气元件的型号,规格及数量。

♦如开关柜之间或进线柜需要母线桥或母线槽的,需注明跨度、距地高度等具体要求数据。

♦开关柜使用在特殊环境条件时,应在订货时详细说明。

♦开关柜表面颜色及其它具体要求。

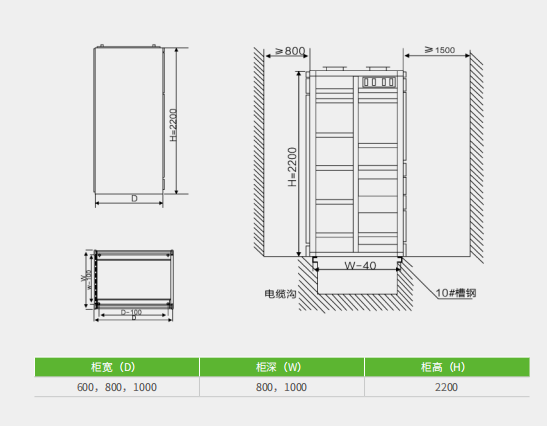

外形尺寸与安装

♦外型尺寸见下表

♦安装GCK系列开关柜属非靠墙垂直安装,其后面为柜体的出线电缆沟,为便于维护,后面距墙通常为800-1200mm,正面 距离安装见下图。
