概述

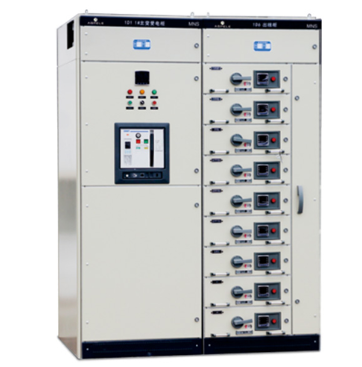

   MNS型低压抽岀式开关柜(以下称开关柜)是我公司参考了瑞士 ABB公司的MNS系列低压开关柜并加以综合改逬后开发 的，是目前国内较先进的低压抽岀式开关设备。该产品均由标准化的、成系列的模块组成，并且抽屉具有可靠的机械联锁装置， 使用户在使用时更安全、更可靠。

   本开关柜适用于交流50(60)Hz、额定工作电压400V、660V.额定电流5000A及以下三相五线制的电力供电系统，可用 于发电厂、变电所、工矿企业、大楼宾馆、机场、码头以及广播电视等通信中心，来作为发电、输配电、电能转换及电能消耗设 备的控制，并通过电容补偿柜对其主母线进行无功补偿。符合国标准：GB7251.1《低压成套开关设备》IEC60439《低压成套 开关设备和控制设备》

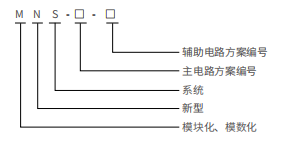

型号含义

正常使用条件

♦周围空气温度不高于+40笆，不低于-5C ,并且24h内其平均温度不高于+35C。

♦周围空气相对湿度在最高温度为+40°C时不超过50% ,在较低温度时有较高的相对湿度，如+20C时为9 0%，但考虑到 由于温度的变化有可能会偶然产生适度的凝露。

♦户内使用，使用地点的海拔高度不得超过2000m o

♦应安装在无剧烈震动和冲击，以及不使用电器元件受到腐蚀的场所。

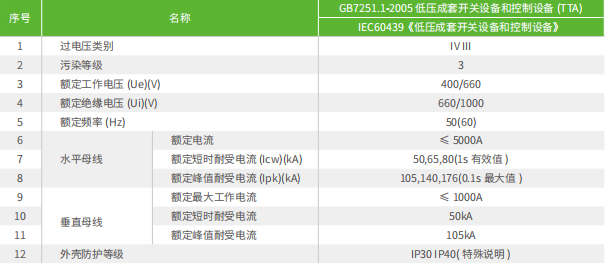

主要技术参数

结构特征

本开关柜由于引进了瑞士 ABB的先进技术，并在其原有基础上加以技术改进，使其更符合我国国情。柜体采用25mm为模数 的C型材通过连接件来组成各种得以满足各种需求的柜架结构和抽屉单元，在MCC柜中采用高强度的阻燃型工程塑料组件，使 其安全性能更可靠，同时加之将国外的功能板加以改型，以200mm为模数加以组合，便其更有利于PC柜与MCC柜混装柜体 的设计需求，抽出单元与柜体具有可靠的联锁装置，以防止在开关通电状态下带负荷拉闸，提高了其安全性，另外该柜体一般均 采用冷轧钢板进行钝化处理后组装而成，也可根据用户的不同需求采用敷铝锌钢板。

♦开关柜类型

◊受电、母联柜

采用国内外的各种类型的框架式断路器如RMW1. CW1. NA1、DW45、CDW7、MT、E等系列断路器作为总开关，实现 受电或母联功能。

◊动力中心柜(PC)

采用国内外的各种类型的柜架式断路器如DW45、NA1、CDW7MT. E系列断路器进行配电。

◊电动机控制中心(MCC)

由大小抽屉组装而成，各回路主开关采用高分断能力的塑壳断路器或旋转式带熔断器的负荷开关。

◊无功功率补偿柜

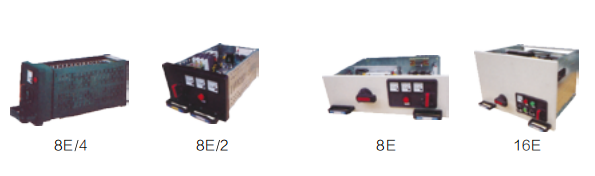

♦抽屉类型

有五种尺寸都是以8E(200mm)高度，进行模块化结构设计，其有效元器件安装高度为1800mm,使柜体整体布局更合理， 更美观。

8E/4:高200 x宽150 x深400高度空间平行组合4个抽屉单元

8E/2:高200 x宽300 x深400高度空间平行组合2个抽屉单元

8E:高200 x 600 x深400高度空间组装1个抽屉单元

16E:高400 x宽600 x深400高度空间组装1个抽屉单元

24E:高600 x宽600 x深400在24E(600mm)高度空间组装1个

抽屉单元

以上五种抽屉单元可在一个柜体中作单一组装，也可做混合组装(见图一)

♦柜体简介

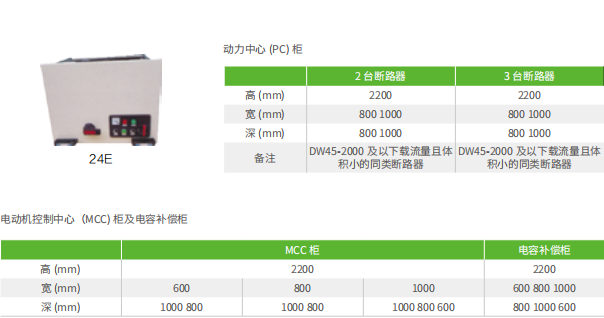

◊柜体基本尺寸

受电柜及联络柜

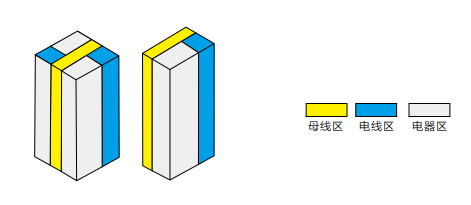

◊柜体分区设计

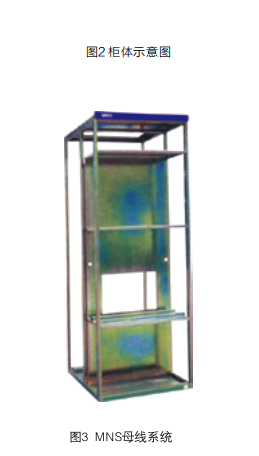

MNS柜根据需要可组成单面操作柜或双面操作柜，每一柜体又固定分 隔成三个小室。即主母线室、电器室和电缆室。（具体见图2）

◊安全保护系统

每柜都有一块阻燃型的高密度聚氨脂塑料功能板，或经过电镀的隔板 安装在主母线室与电器室之间，其作用为有效防止开关元件因故障引起的 飞弧与母线之间短路造成的事故，使操作更安全。

上下层抽屉之间都有带有通风孔的镀锌金属底板相隔离，对相邻回路 之间具有较强的隔离作用。

柜内采用了多种塑料组件以支撑带电部份，这些组件要求是无卤素的， 并具有CTI300等级的防漏电性能。

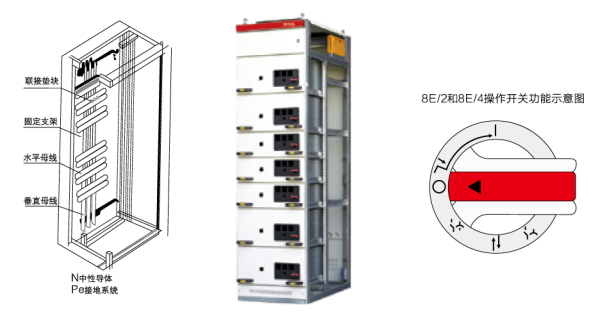

柜内设有独立的PE接地系统和N中性导体，都贯穿整个装置，各回 路接地或接零都可就近联接。整个母线系统安装见图3所示。框架结构 件采用自攻螺钉联接，具有较高的接地可靠性。（具体见图3）

♦母线系统

开关柜的水平母线布置在开关柜的水平母线隔离室内，可置于柜后或 柜顶，后出线结构的柜体中水平母线置于柜顶。配电母线（垂直母线）组 装在阻燃型塑料功能板中，既可防止电弧引起的放电，又能防止人体接触， 通过联接件与主母线联接。

♦抽屉的电气和机械联锁

抽屉单元有可靠的机械联锁装置，通过操作手柄控制，具有明显的分闸、 合闸、试验、抽出和隔离位置。为加强安全防范，操作手柄定位后可加上 挂锁，最多可加三把锁。

♦后出线开关柜结构

柜后岀线可以减少开关柜排列宽度。后岀线开关柜的主母线水平安装在开关柜的顶部，柜的后半部为电缆室，进出线电缆均在 柜后电缆室连接。开关柜的正面为装置小室，安装开关设备的功能单元。该系统设计将开关柜侧面的电缆室移至后半柜，大大减 少了开关柜的排列竟度，以进一步满足变电站空间布置的要求。

馈电柜柜宽600mm,深1000mm,顶部为独立的母线室，与装置小室隔离。正面装置小室有效安装高度为72E（E=25mm）, 经多功能板与后部电缆室隔离，充分利用了开关柜的安装空间，结构紧凑，单元配置灵活。后面电缆室带门，安装及维护方便。 外型见图4。

进线柜的宽度按进线单元的框架电流确定，推荐宽度为400、600、800、1000mm,柜深1000mm。

电路元器件选择

装置内元件主要选用技术性能指标先进或采用引进技术国内已能批量生产的电器元件。

a、主断路器630A及以上的电源进线及馈线回路，主选DW45系列、NA1系列、A巳列、CW或RMW系列，也可选用进 口的MT系列，E系列或IZM系列等。

b、630A以下的馈线和电动机控制用断路器，主要选用CDM1系列、CM1系列、TM30系列，NM1系列、RMM1系列， 也可选用进口的NS系列、S系列、NZM系列塑壳断路器等。

c、交流接触器主要选用CDC7、LC1系列、3TB系列、CJX2系列接触器，以及与之配套的热继电器，联锁机构。

d、电流互感器选用BH系列、SDH系列、LMK系列等。

e、熔断器选用高分断能力的RT系列或NB系列等。

安装与使用

产品到达收货地点后，首先应当检查包装是否完整无损，发现问题应及时通知合同有关部门做好商务记录，共同分析原因， 作好签证和善后处理。

对于不立即安装的产品，应根据正常使用条件和电气设备暂时保管规程要求置于适当的场所，妥善保管。

♦产品的安装应按安装示意图5进行。基础槽钢和采用螺栓固定方式时的螺栓由用户自备。主母线连接时，如表面因运输、保管 等原因有不平整时需平整后再连接紧固。

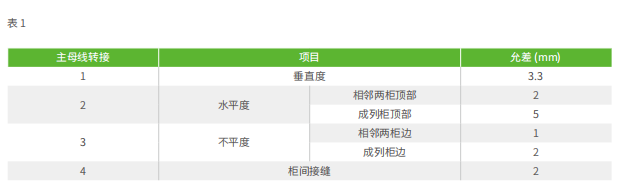

♦设备单独或成列安装时，其垂直度以及柜面不平度和柜间缝隙的偏差应符合表1规定。

♦产品安装后投运前的检查与试验。

◊检查柜面漆或其它覆盖材料（如喷塑）有否损坏，柜内是否干燥清洁，各部位的安装螺丝是否有松动。

◊电器元件的操作机构是否灵活，不应有卡滞或操作力过大现象。

◊主要电器的通断是否可靠、准确。

◊抽屉或抽岀式机构抽拉应当灵活、轻便、无卡阻和碰撞现象。

◊抽屉或抽岀式结构的动、静触头的中心线应一致，触头接触应紧。主、辅触头的插入深度应符合要求。机械联锁或电气联锁装 置应动作正确，闭锁或解除均应可靠。

◊一次方案、二次原理及抽屉尺寸完全相同的抽屉应能方便的互换，无卡阻和碰撞现象。

◊更换熔断器的熔芯时，应符合工程设计的要求。

◊保护的整定值应根据实际负荷进行正确的整定。

◊用1000V兆欧表测量绝缘电阻值不得低于10MQ。

◊各母线的连接应良好，绝缘支撑件，安装件及其它附件安装应牢固可靠。

♦使用注意事项

◊设备为不靠墙安装，正面操作，双面维护的低压配电柜。柜的维修通道及柜门，必须由考核合格的专业人员方可进入或开 启进行操作、检查和维修。

◊接好电缆后，开关柜底部应封闭，以防小动物爬入柜内造成短路事故。

◊空气断路器、塑壳断路器经过多次分、合，特别是经过短路分、合后，会使触头局部烧伤和产生碳类物质，使接触电阻增大, 应按断路器使用说明书进行维护和检修。

◊经过安装和维护后，必须严格检查各隔室之间、功能单元之间的隔离状况，以确保本装置良好的功能分隔性，防止岀现故 障扩大。

♦抽屉的操作

◊ 8E/2抽屉和8E/4抽屉的操作

MNS柜的8E/2抽屉和8E/4抽屉配有专用的操作机构，通过安装在抽屉面板上的操作手柄在360°旋转范围内实现开关的 分、合'试验、隔离、锁定之功能。操作机构上还装有微动开关，作为电气闭锁用。

工作位置:主开关合闸,主回路及控制回路均接通，功能单元锁定。

o分闸位置：主开关分闸，控制回路接通，功能单元锁定。

试验位置：主开关分闸，主回路断开，控制回路接通，功能单元锁定.

抽岀位置：主回路和控制回路均断开。抽屉可以拉岀或推进。

隔离位置：抽屉抽岀30mm。主、控制回路均隔离断开，抽屉锁定。

操作手柄向里按动以后，方能从位置转向“丨”位置。

操作手柄可在主开关分闸、试验、隔离三位置挂锁，作为安全保证,最多可加3把锁。

工作过程：在抽岀位置时，抽屉方能推进和拉出，抽屉推进后, 操作手柄逆时针旋转45°后，抽岀抽屉30mm,到达隔离位置。 在抽出位置将抽屉推进后，操作手柄顺时针旋转操作手柄45°到 达试验位置，再顺时针旋转45°到达主开关分闸“O"位，将操作手柄往里压下6mm顺时针转动90。后，开关合闸，如需退出，则依次相反操作。

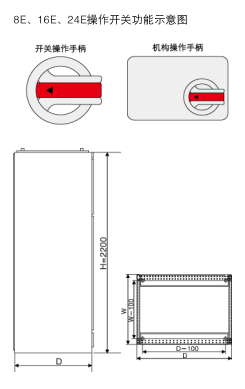

b. 8E、16E、24E抽屉的操作

MNS柜8E及以上的抽屉面板上配有机构操作手柄和开关操作手柄,通过机构操作手柄和开关操作手柄的配合，实现分、合、试验、隔离' 锁定之功能，操作手柄实现开关(隔离开关或塑壳断路器)的分、合操作, 机构操作手柄实现抽屉的位置，如：试验位置、抽出位置、隔离位置、工作位置。

机构操作手柄位置：

O 工作位置：机构锁住，主开关(隔离开关和塑壳断路器)可操作(通过开 关操作手柄)，主开关分闸后，机构操作手柄方能转向试验位置。

、小试验位置：主开关分闸，控制回路接通，功能单元锁定。

U抽出位置：主开关分闸，主回路及控制回路均断开，抽屉可以拉岀或推 进。

人隔离位置：组件抽出30mm,主回路及二次回路均断开,机构机械联锁 锁住。

O开关操作手柄的位置：

主开关分闸位置；

主开关合闸位置。

I注：开关操作手柄只有机构操作手柄在“山”位置时，机构对主开 关解除机械闭锁方能操作开关手柄，当开关手柄在合闸位置后，机构操作 手柄就不能操作。

工作过程：将开关操作手柄在“ O ”位时，机构操作手柄在“ N ” 位置，抽屉能拉出和推进，抽屉推进后，逆时针转动机构操作手柄45。后, 抽岀抽屉30mm,到达“ 人”隔离位置。在“ 抽岀位置将抽屉推

进后顺时针转动机构操作手柄45。到达“ ”试验位置，再顺时针旋

转45。，到达“山”工作位置，此时将开关操作手柄顺时针旋转90。， 主开关合闸。如需退出，则依次相反操作。

♦解锁装置

8E及以上的抽屉面板的右下角有一塑料小盖，这是门的解锁机构： 当抽屉在“山”工作位置时，如果要开门，则先将开关分闸，再将小盖拔岀，然后用小螺丝刀插入孔内向下移动锁扣即可开门，关门后务必将塑料小盖盖上，否则将破坏原有的防护等级。

外形及安装尺寸

外型尺寸见表2

安装MNS系列开关柜属非靠墙垂直安装，其后面为柜体的出线电缆沟，为便于维护，后面距墙通常为800〜1200mm,正面 距离安装见图5。

出厂资料及附件

制造厂供货时应提供下列文件及附件

发货清单

产品合格证及出厂试验报告

使用说明书

有关电气图纸

主要元件说明书

柜门钥匙，操作手柄及合同单规定的备品备件。

订货须知

订货时用户应提供：

主电路配电系统图和平面布置图，额定工作电压，额定工作电流，保护装置 整定电流以及必要的技术参数。

标明进出线电缆规格。

开关柜内主要电气元件的型号，规格及数量。

如开关柜之间或进线柜需要母线桥或母线槽的，需注明跨度'距地高度等具 体要求数据。

开关柜使用在特殊环境条件时，应在订货时详细说明。

开关柜表面颜色及其它具体要求。
