GCS 低压抽出式开关柜


用途

GCS型低压抽出式开关柜,适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。在大型发电厂、石化 系统等自动化程度高,要求与计算机接口的场所,作为三相交流频率为50(60)Hz、额定工作电压为400V、660V,额定电流为 5000A及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。

装置的设计符合下列标准:丘C439-1《低压成套开关和控制设备》GB7251《低压成套开关设备》。



型号含义


正常使用条件

◊周围空气温度不高于+40P,不低于-5°C , 24小时内平均温度不得高于+35C。超过时,需根据实际情况降容运行;

◊户内使用,使用地点的海拔高度不得超过2000m;

◊周围空气相对湿度在最高温度为+40C时不超过50%,在较低温度时允许有较大的相对湿度,如+2CTC时为90%,应考虑到 由于温度的变化可能会偶然产生凝露的影响;

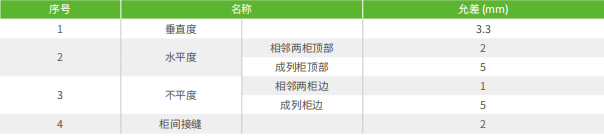

◊装置安装时与垂直面的倾斜度不超过5° ,且整组柜列相对平整(符合GBJ232-82标准);

◊装置应安装在无剧烈震动和冲击以及不足以使电器元件受到不应有腐蚀的场所;

◊用户有特殊要求时,可以与制造厂协商解决。

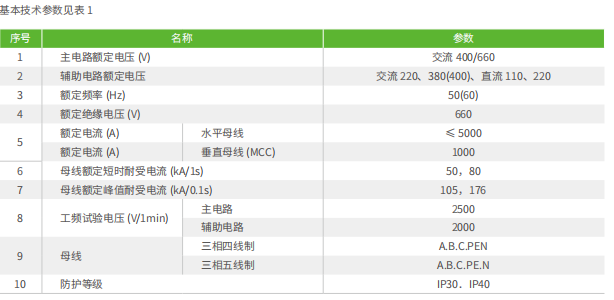

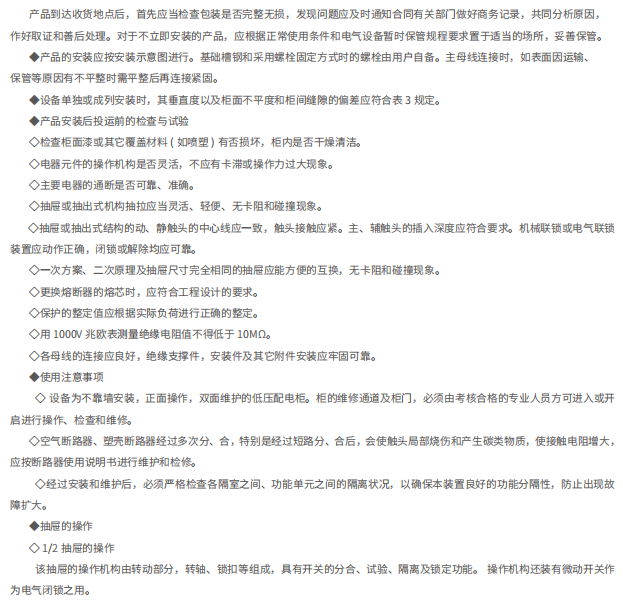

安装及应用



工作位置:主开关合闸,主回路及控制回路均接通,功能单元锁定。

分闸位置:主开关分闸,控制回路接通,功能单元锁定。

试验位置:主开关分闸,主回路断开,控制回路接通,功能单元锁定。

隔离位置:抽屉抽出30mm。主、控制回路均隔离断开,抽屉锁定。

抽岀位置:主回路和控制回路均断开,抽屉任意抽出。

操作手柄往里压下6mm后,方能从(O)位置转向(|)位置。

工作过程:在抽岀位置(N )时,抽屉方能推进或拉岀,逆时针转动45°后,拉岀抽屉时可自动到达隔离位置。顺0蝸 转动45°到达试验位置(^)。再顺时针转动45° ,到达开关分断位置(O)。将手柄往里压下6mm顺时针转动90°后,开关合闸,如需退岀,则依次相反操作。

如有必要,操作手柄上可在主开关分闸、试验、隔离三位置加挂锁,作为安全保护.

◊单元及以上抽屉的操作

该抽屉的操作机构由转轴、圆柱型凸轮、离合齿片、轴销压 簧、拨叉等组成。通过操作手柄转动圆柱型凸轮可插拨抽屉并同时具备开关的分、合、试验、隔离及锁定功能。

工作位置:主开关合闸,主回路及控制回路均接通,功能单元锁定。

分闸位置:主开关分闸,控制回路接通,功能单元锁定。

试验位置:主开关分闸,主回路断开,控制回路接通,功能单元锁定。

隔离位置:抽屉抽出30mm。主、控制回路均隔离断开, 抽屉锁定。

抽出位置:主回路和控制回路均断开,抽屉任意抽岀。操作手柄往里压下9mm后,方能从(O)位置转向(丨)位置。

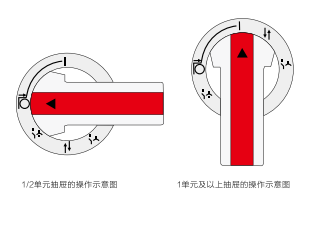

工作过程:在抽出位置 ()时,抽屉方能旋进或旋出,操作手柄顺时针转动30°后到达隔离位置(M),再顺时针转1/2单元抽屉的操作示意图

,到达试验位置,继续顺时针转动30°后,到达开关分断位置(O),将手柄往里压下9mm顺时针转动90°后,主开关合闸,如需退出,则依次相反操作。

如有必要,操作手柄上可在主开关分闸、试验、隔离三位置加挂锁,作为安全保护。

♦解锁机构

在1单元及以上抽屉的右下角有一个红色的塑料按钮,这是解锁机构,当操作机构故障、维修或需要打开时将操作手柄在“。” 位时,把红色塑料钮往下按即可开门。

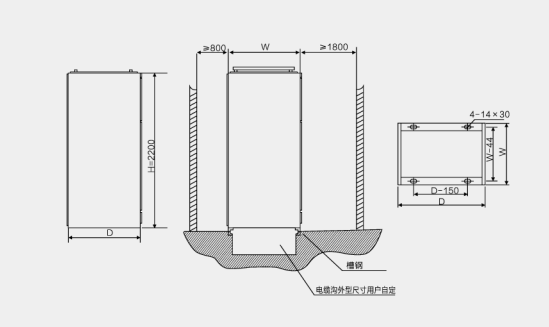

外形及安装尺寸



出厂资料及附件

♦制造厂供货时应提供下列文件及附件

◊发货清单

O产品合格证及出厂试验报告

◊使用说明书

◊有关电气图纸

◊主要元件说明书

◊柜门钥匙,操作手柄及合同单规定的备品备件。



订货须知

♦订货时用户应提供:

◊主电路配电系统图和平面布置图,额定工作电压,额定工作电流,保护装置整定电流以及必要的技术参数。

◊标明进岀线电缆规格。

◊开关柜内主要电气元件的型号,规格及数量。

◊如开关柜之间或进线柜需要母线桥或母线槽的,需注明跨度、距地高度等具体要求数据。

◊开关柜使用在特殊环境条件时,应在订货时详细说明。

◊开关柜表面颜色及其它具体要求。
