概述

  GGJ低压无功智能补偿装置采用计算机辅助设计(CAD),引入微电脑控制，对无功量实行智能化跟踪补偿，其结构合理， 技术先逬，广泛应用于低压电网，提高功率因数，减少无功损耗，改善供电质量，是新一代的节电产品。专用于130-600KVA 三相变压器的无功功率补偿。

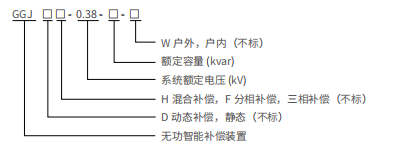

型号含义

使用环境条件

♦海拔高度：w 2000m;

♦环境温度：-20笆~ +45C;

♦相对湿度：20C时W90%;

♦安装环境：无有害气体和蒸汽，无导电性或爆炸性尘粒及严重霉菌。

主要特点

♦采用智能控制器控制，功能齐全，性能可靠，补偿方式自动：可将功率因数提高至0.9以上：

♦实时显示电网功率因数，显示范围：滞后(0.00-0.99),超前(0.00-0.99)：

♦具有过电压、过谐波、过补偿、系统故障、缺相、过载等多种综合保护功能；

♦记忆已设定的参数，系统停电后不会丢失参数，电网恢复正常后，自动进入运行状态，无须人员值守:

♦可根据电网负荷平衡状况，采取分相补偿或混合补偿；

♦抗干扰能力强，能抵御从电网直接输入的幅值2000V干扰脉冲，高于国家专业标准。

主要技术参数

♦额定电压：0.38-0.66kV;

♦额定频率：50Hz;

♦额定容量：1-600kvar;

♦适用电压范围：(0.85-1.1)倍额定电压;

♦最大允许电流：1.3倍额定电流；

♦控制回路：1一16回路；

♦投切时间：1-150S/次，可调；

♦工作方式：自动，连续运行。

可配电网检测功能

♦实时测量和整点纪录变压器低压侧的三相电压、电流、频率、有功功率、无功功率、功率因数、有功电度、无功电度：电压电 流总畸变率和2-25次谐波含量；

♦具有RS-232和RS-485接口，可进行掌上电脑数据抄录，也可通过远程通讯功能实现无线抄表，装置测试，参数设置和时 实测量数据及纪录数据的读取；

♦数据分析功能：可对运行负荷数据进行分析处理、统计查询；综合分析供电质量，计算电压合格率，供电负荷率，可靠率及最 大负荷率；分时段查询功率因数、有功功率和无功功率；绘制各相电压、电流、功率因数等曲线图：打印综合分析及统计。

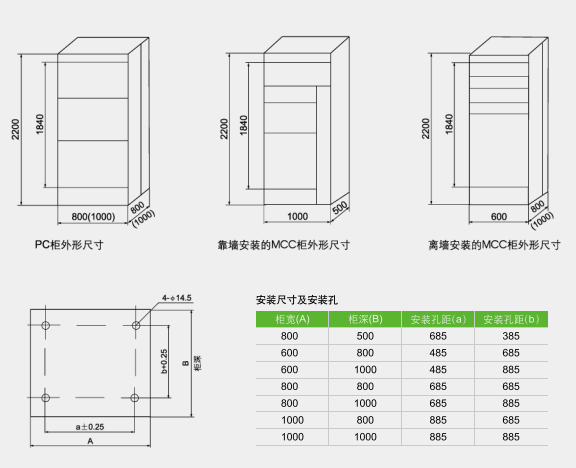

外形尺寸及安装

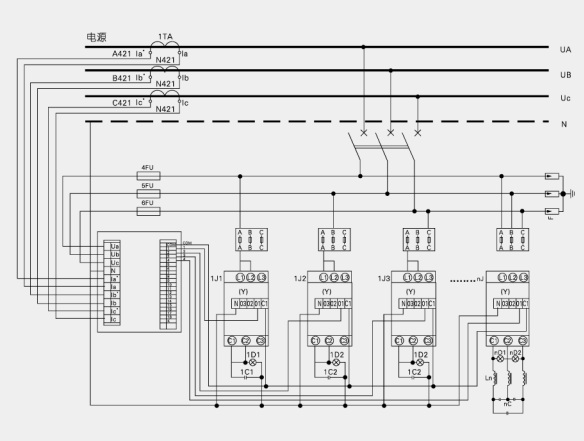

装置系统原理举例

订货须知

1、主电路方案图； 2、补偿容量及补偿方式； 3、与产品正常使用条件不相符的须提前说明。
