♦主电路方案

GGD柜的主电路设计了 129个方案，共298个规格（不包括辅助电路的功能变化及控制电压的变化而派生的方案和规格）。 其中：GGD1型49个方案123个规格

GGD2型53个方案107个规格

GGD3型27个方案68个规格

主电路方案是征求了广大设计使用部门的意见选编的，增加了发电厂需要的方案。额定电流增加到3200A ,适合2000kVA及以 下的配电变压器选用。此外，为适应无功补偿的需要设计了 GGJ1-GGJ2电容补偿柜，其主电路4个方案，共12个规格。

♦辅助电路方案

辅助电路的设计分供用电方案和发电厂方案两部分，GGD柜内有足够的空间安装二次元件。

♦电器元件选择

◊GGD柜主要采用国内已能批量生产的较先进的电器元件，如ME、DW15. DW17. DW45、CM1、NM1等，同时也根据经济、 合理的原则，在充分考虑可行性的前提下保留了部分可用的老产品如DZ20等。不选用已淘汰的产品。

◊HD13BX和HS13BX型旋转操作式刀开关为满足GGD柜独特结构的需要而设计的专用元件，它改变了机构的操作方式，保 留了老产品的优点，是一种实用新型的电器元件。

◊如设计部门根据用户需要，选用性能更优良、技术更先进的新型电器元件时，因GGD柜具有良好的安装灵活性，一般不会因 更新电器元件造成制造和安装方面的困难。

◊为进一步提高主电路的动稳定能力，配用GGD柜专用的ZMJ型组合型组合式母线夹和绝缘支撑件。母线夹由高强度、高阻燃 型PPO合金材料热塑成型，绝缘强度高、自熄性能好、结构独特，只需调整积木式间块即可方便地组合成单母线夹或双母线夹 ,绝缘支撑时套筒式模压结构，成本低、强度高，解决了老产品爬电距离不够的缺陷。

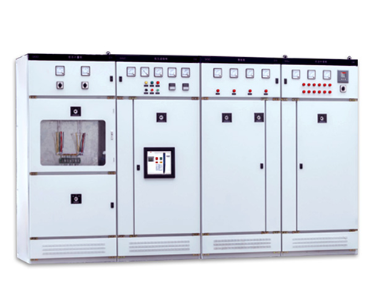

结构简介

♦GGD型交流低压配电柜的柜体采用通用柜的型式，构架用8MF冷弯型钢局部焊接组装而成，构架零件及专用配套零件由型 钢定点生产厂配套供货，以保证柜体的精度和质量。

通用柜的零部件按模块原理设计，并有20模的安装孔。通用系数高，可以使工厂实现预生产，既缩短了生产制造周期，也提高 了工作效率。

♦GGD柜设计时充分考虑到柜体运行中的散热问题。在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量 上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上型成一个自然风道，达到散热的目的。

♦GGD柜按照现代工业产品造型设计的要求，采用黄金分割比的方法设计柜体外型和各部分的分割尺寸，使整柜美观大方，面 目一新。

♦柜门用转轴活动饺链与构架相连，安装拆卸方便，门的折边处均嵌有一根山型橡塑条，关门时门与框架之间的嵌条有一 定压缩行程，能防止门与柜体直接碰撞，也提高了门的防护等级。

♦装有电器元件的仪表门用多股软铜线与框架连接，柜内的安装件与柜架间用滚花螺钉连接，整柜构成完整的接地保护电路。

♦柜体表面采用喷塑，附着力强，质感好，整柜呈亚光色调，避免了眩目效应，给值班人员创造了较舒适的视觉环境。

♦柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。

♦柜体的防护等级为IP30,用户也可根据使用环境的要求在IP20〜IP40之间选择。

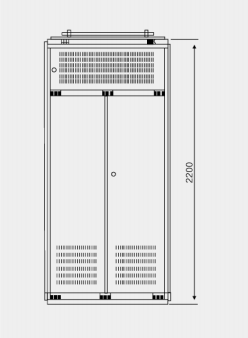

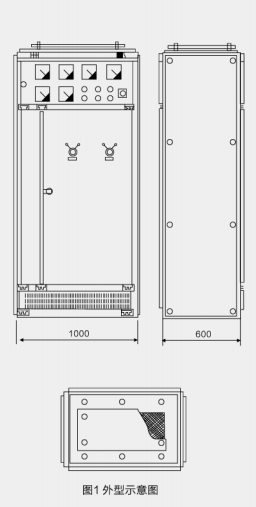

外型及安装尺寸示意图见图1、图2。

安装与使用

产品到达收货地点后，首先应当检查包装是否完整无损，发现问题及 时通知有关部门查找原因，对于不立即安装的产品，应根据正常使用 条件的规定，置于适当的场所。

♦产品安装

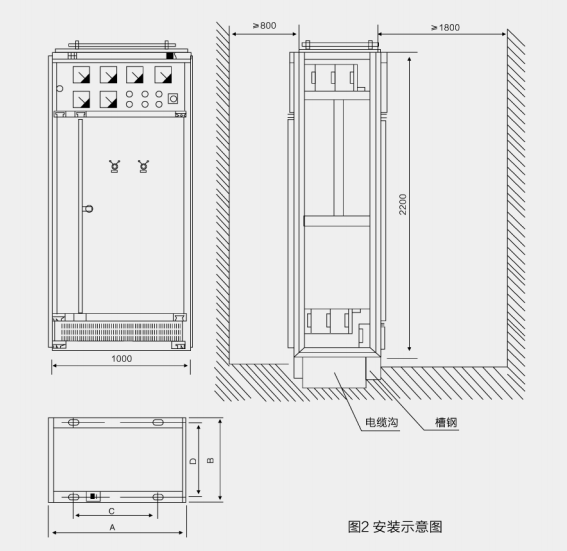

产品的安装应按安装示意图进行（见附图2）,基础槽钢和螺栓由用户 自备，主母线安装时应将搭接面修理平整，处理干净，涂上中性凡士 林或采取其他措施，然后螺栓紧固。

♦产品在安装完毕后，投入运行前需进行如下项目的检查与试验O

◊检查柜体面漆有无脱落，柜内是否干燥，清洁。

O电器元件的操作机构是否灵活，不应有卡滞或操作力过大现象。

◊主要电器元件的通断是否可靠、准确，辅助接点的通断是否可靠准确。

◊仪表指示与互感器的变比及极性是否正确。

◊母线连接是否良好，绝缘支撑件，安装件及附件是否安装牢固可靠。 ◊辅助接点是否符合要求、熔断器的熔芯规格是否正确，继电器的整 定值是否符合设计要求，动作是否准确。

◊电路的接点是否符合电器原理图要求。

◊保护电路系统是否符合要求。

◊用500伏兆欧表测量绝缘电阻不得低于10兆欧。

♦使用注意事项

◊本产品为不靠墙安装，单面（正面）操作，双面开门维修低压配电 柜。产品的维修通道及柜门，必须经考核合格的专业人员方可进入或 开启进行操作、检查和维修。

◊空气断路器，经过多次合、分后，会使主触头局部烧伤和产生碳类 物质，使接触电阻增大，应定期对空气断路器按其使用说明书进行维 护和检修。

◊隔离开关严禁带负荷分合闸。

出厂资料及附件

制造厂供货时应提供下列文件及附件

♦发货清单

♦产品合格证及出厂试验报告

♦使用说明书

♦有关电气图纸

♦主要元件说明书

♦柜门钥匙，操作手柄及合同单规定的备品备件。

订货须知

订货时用户应提供：

♦主电路配电系统图和平面布置图，额定工作电压，额定工作电流， 保护装置整定电流以及必要的技术参数。

♦标明进出线电缆规格。

♦开关柜内主要电气元件的型号，规格及数量。

♦如开关柜之间或进线柜需要母线桥或母线槽的，需注明跨度、距地 高度等具体要求数据。

♦开关柜使用在特殊环境条件时，应在订货时详细说明O

♦开关柜表面颜色及其它具体要求。

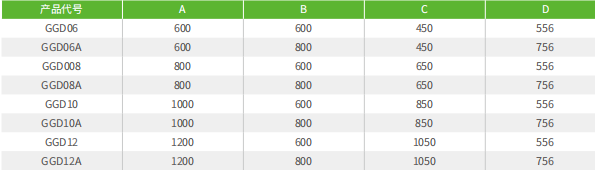

外型及安装尺寸
