概述

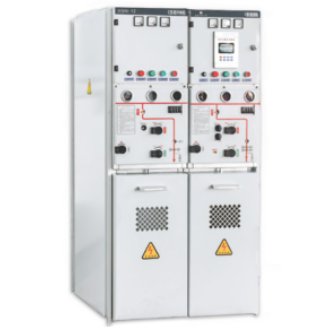

XGN-12系列固体全绝缘封闭式环网开关设备是一种全绝缘、全密封、免维护的固体绝缘真空开关设备。所有高压带电部分 均用绝缘性能优良的环氧树脂材料浇注成型，将真空灭弧室、主导电回路、绝缘支撑等有机结合为一整体，功能单元通过全绝缘 固体汇流母线连接。因此，整个开关设备不受外部环境影响，可确保设备运行的可靠性和操作人员的安全性。

该环网柜具有结构简单、操作灵活、联锁可靠、安装方便等特点，适用于50Hz, 12千伏的电力系统，广泛应用于工业及民 用电缆环网及配网终端工程，作为电能的接受和分配之用，特别适用于城市居民区配电、小型变电站、开闭所、电缆分支箱、箱 式变电站、工矿企业、商场、机场、地铁、风力发电、医院、体育场、铁路、隧道等场所使用。

由于该产品具有全绝缘、全密封、全屏蔽的优点，所以特别适用于高海拔、高温、湿热、严寒、污染严重等环境恶劣的地区使用。

产品分类

根据开关类型，分为负荷开关带接地组装件（简称C模块），负荷开关不带接地组装件（简称CB模块），断路器带接地组 装件（简称V模块）,断路器不带接地组装件（简称VB模块），断路器联络开关（简称VZ模块），负荷开关+熔断器组合电 器开关组装件（简称F模块），隔离开关组装件（简称G模块）

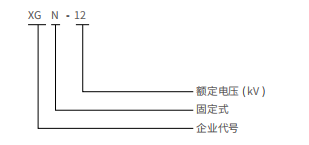

型号含义

使用条件

◊环境温度：-45C〜+45C

◊湿度：最大平均相对湿度，日平均w 95%、月平均W90%

◊海拔高度：W4000米

◊抗震能力：8度

◊防护等级：带电体密封旧67,熔断器筒IP67,开关柜外壳IP3X。

功能及特点

环保

产品制造中所选用的材料全部是无毒无害物质，使用中也不会排出任何有毒有害物质，材料经寿命周期后可以再回收利用， 决定了使用的环保性。

全绝缘全密封全屏蔽环氧树脂开关简体，熔断器简体（环氧树脂具有优良的电气性能，机械性能，热的特性，很早用于电器 设备，取得了良好的业绩。开关简体，熔断器简体采用环氧树脂APG工艺成型。绝缘简体是固体绝缘开关的关键部件，它既是 绝缘件又是承力件。要求同时满足耐热、耐候、抗开裂、机械强度高，绝缘强度好等技术要求。简体体积硕大，嵌件多，形状各异, 制造是有一定难度的。本公司具有多年设计，制造绝缘件的经验，从筒体设计，材料配方，工艺流程多方努力保证了该部件优质 批量生产。根据用户要求，可以提供外屏蔽接地可以触摸的筒体）

免维护：

固体绝缘户内交流高压真空开关柜除操动机构外高压开关部位处于全密封状态中，这样就可以做到免于清扫和维护，减少了 运行维护的成本。

安全性：

由于可触摸部位采用了屏蔽措施，杜绝了人身触电事故的发生，提高了安全使用性。完善的联锁互锁系统，三相隔离断口清 晰可见，避免了误操作事故的发生。完全取消了 SF6气体的应用，避免了 SF6环网柜因气体压力不足造成绝缘性能和灭弧能力 下降引发爆炸事故。强化相间隔离结构，避免相间或多回路短路而扩大或引发爆炸事故。采用具有防爆性能的真空灭弧室，开关 套筒对开关具有进一步防护性能。负荷开关-熔断器组合电器的辅助接地开关采用真空开关管固封在熔断器筒体中。

易操作性：

隔离开关接地开关只有一个操作手柄，无需识别及担心失误，断路器运行的时候，隔离开关接地开关的操作手柄都无法进行 操作，操作程序一目了然，只要稍有电工知识的人员都会操作，无序进行复杂的技术培训。这样就使操作变得异常简单，杜绝发 生操作错误。

智能化：

开关柜留有智能化接口和传感器安装位置，配置智能化设备后可以满足智能电网的要求。

多样操作机构：

开关可配装弹簧，永磁两种操作机构，方便用户选择。

符合标准

◊Q/GDW 730-2012《12kV固体绝缘环网柜技术条件》

◊GB1984《交流高压断路器》

◊GB3804 3.6kV-40kV《交流高压负荷开关》

◊GB1958《交流高压隔离开关和接地开关》

◊GB4208《外壳防护等级IP代码》

◊GB 16926高压交流负荷开关-熔断器组合电器

◊GB/T15166.2高压交流熔断组第2部分：限流熔断路

◊GB/T7354《局部放电测量》

◊GB/T11022《高压幵关设备及控制设备标准的共同技术条件》

◊GB3906《3.6-40.5kV交流金属封闭开关设备和控制设备》

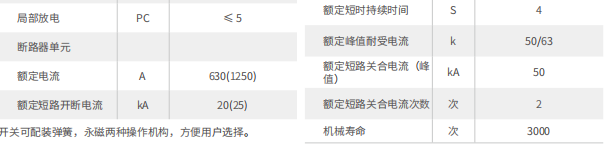

主要技术参数

应用领域

♦低温寒冷地区：无SF6气体应用，无需考虑SF6气体低温运行问题，在-45C下也能正常运行。

♦高原地区：无需考虑高原大气压对绝缘性能的影响。

♦强风沙地区：固体绝缘环网柜本体安全防护等级IP67,控制回路室采用特殊处理确保强风沙地区长期运行。

♦沿海潮湿池区：环氧树脂密封，抗潮湿，抗盐雾腐蚀，确保在沿海地区能长期使用。

♦高环保要求地区SF6气体对大气温暖化影响已经高度引起重视,固体环网柜取消了 SF6气体，对环境和人身无任何污染和伤害。

 ♦智能电网中：由于主开关，隔离开关都能实现电动，选配本公司研发的智能控制器，可对开关设备和变电站现场进行遥控、遥测、 遥讯，既能进行分散控制，又能方便集中控制。

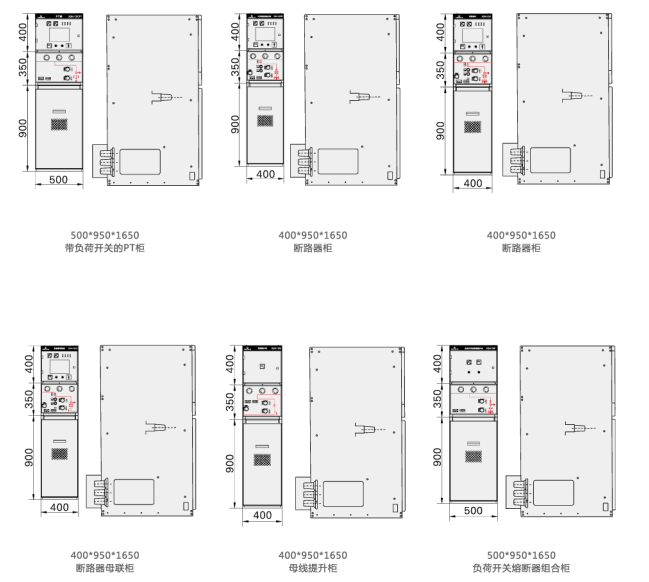

外形尺寸

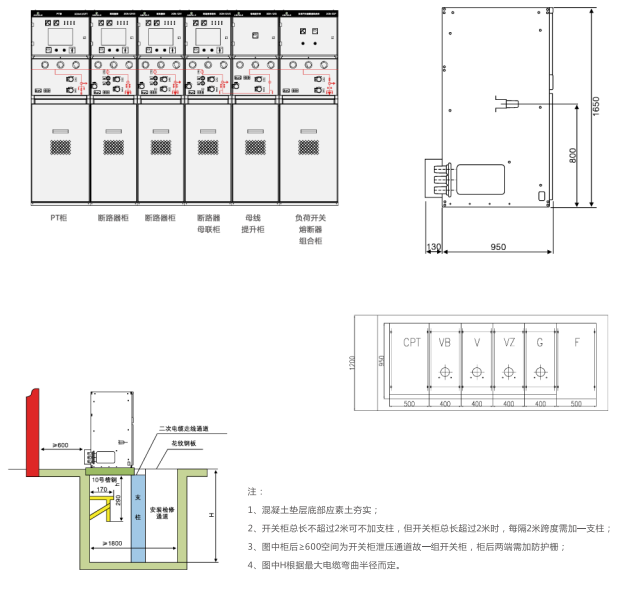

外形尺寸

运输和储存

♦包装好的环网单元可用电动叉车或吊车搬运，环网单元上配备了吊环，供搬运时吊装之用。吊运用绳索不能短于2m。

♦环网单元在使用现场安装前应放在干燥、通风、无灰尘的地方。如用塑料袋覆盖，底部应敞开通风

使用与维护

a.使用前的检査：环网单元在使用前，为了人身及设备安全，必须进行下列检査

♦检査主电路和接地电路是否正确连接。

♦检査机械联锁是否正确、可靠。

♦检査环网单元内负荷开关和接地开关的操作是否灵活、正确。

♦检査高压电缆的连接是否正确、可靠。

b.运行

♦应按规定的操作顺序，使环网单元投入运行。

c.维护：本设备基于如下优点，不需要进行日常维护

♦所有的带电部件均安装在环氧塑脂绝缘筒内。

♦所有置于环氧塑脂绝缘筒外面的操作机构部件都已经进行了电镀处理。

♦主轴用铜轴套支撑，就是不加润滑剂，也可以连续' 有效地工作。

注意：若环网单元有故障，不要试图用钻孔机、切割机或其它工具打开环网单元修理，这些操作只能有本公司人员负责。

随机文件和附件

产品岀厂时，随机提供以下资料和附件：

♦产品安装使用说明书

♦产品岀厂试验报告

♦产品合格书

♦装箱清单

♦操作手柄

.其他附件产品岀厂时，随机提供以下资料和附件：

♦产品安装使用说明书

♦产品岀厂试验报告

♦产品合格书

♦装箱清单

♦操作手柄

.其他附件
