概述

  TBBZ系列高压无功自动补偿装置根据6KV、10KV供母线的电网及负荷状况，通过控制系统电容器组自动跟踪投电切，进 行无功功率自动跟踪补偿，功率因数达到0.9以上。极大的优化电能质量、节损降耗，提高输配电系统的输送容量。

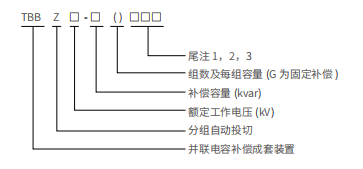

型号含义

例如：TBBZ10-1500(600+900)-AK表示电压为10kV,装置容量为1500kvar,分两组自动投切，一组600kvar,-组 900kvar,单星型接线，开口三角电压保护。

正常使用条件

◊海拔高度：不高1000m;

◊环境温度：-25 ~ +55C：

◊相对湿度：不超过85%：

◊运行场所不允许有爆炸危险的介质，周围介质中不应含有腐蚀性和破坏绝缘的气体及导电介质，不允许充满水蒸汽及有严重的霉菌存在。

产品特点

◊装置能在1.1倍额定工作电压的稳态过电压下长期运行：

◊装置能在方均根值不超过1.3倍电容器组额定电流的过电流下连续运行：

◊装置采用真空接触器投切，可频繁操作；

◊每组电容器设有放电线圈，在5秒内可剩余电压降致50V以下；

◊每组电容器可用继电器保护或是微机保护控制单元，实现电容器组的过流、电压不平衡、系统的欠压、过压保护。当某组电容 器岀现故障后，可切断本组电容器，不影响其他电容器的使用：

◊单台电容器有喷逐式熔断器保护，每组配有避雷器起操作过电压及雷击过压保护：

◊大屏幕液晶显示控制器，实时显示系统电压、电流、功率因数；具有RS232 / RS485标准通讯接口，并可实现“四遥”功能:

◊每组可配置电抗器抑制合闸涌流或抑制谐波放大。主要技术参数

♦额定电压：6-10kV;

♦额定频率：50Hz;

♦额定容量：100-10000kvar;

♦分组数量：1-5组；

♦电抗器参数选择：抑制合闸涌流，电抗率为0.1-1%；抑制5次以上谐波, 电抗率为6%;抑制3次以上谐波，电抗率为12%：
