概述

   SM6-12系列全封闭全绝缘充气式环网开关设备是SF6气体绝缘的金属共箱式封闭开关设备，该设备可由负荷开关单元、 负荷开关熔断器组合电器单元、真空断路器单元、母线进线单元的模块组成。采用一系列先进技术和材料，具有优异的电气性能 和机械性能，受环境和气侯影响小，体积小巧，易于安装，操作方便，无需维护，旦具有灵活的组合方式。清晰直观的设计保证 操作简单、直接。馈线接线容量大，适合多种接线系统。

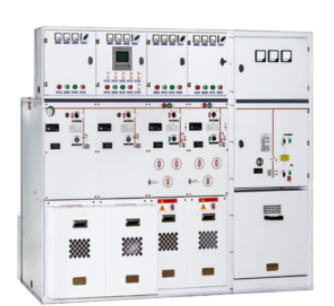

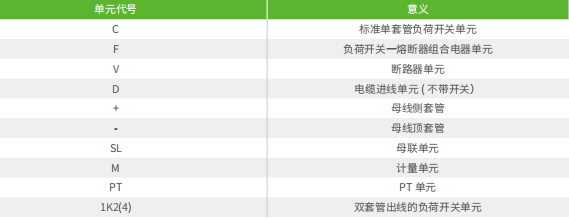

单元定义

产品特点

操作安全：

通过以下安全措施，我们可为用户提供特别的安全保障：

一体化三工位负荷开关

断路器采用负荷幵关替代隔离开关，更安全可靠，一次侧全密闭设计提供意外接触的保护满足五防要求的机械联锁带电显示器可提供进出线路带电指示运行可靠：全密闭设计，所有10kV开关及母线带电体均密封在3mm不锈钢板焊接成的气箱中；配硅橡 胶电缆插头，实现电缆头全绝缘全密封，从而不受灰尘、潮湿、小动物等外界环境影响弹簧储能操作机构，可人工或电动操作面 板模拟线图提供开关位置指示柜体用镀锌板制作，表面静电喷涂，增强抗腐蚀性能压力表监视箱体内SF6气体安全压力范围。

经济性：免维护 高度可靠 使用寿命可达20年

方案灵活：多种逬线方式， 多种组合方式， 采用绝缘母线， 设计方案灵活

应用广泛： 馈出线容量大、占地小，适合多种应用需求。

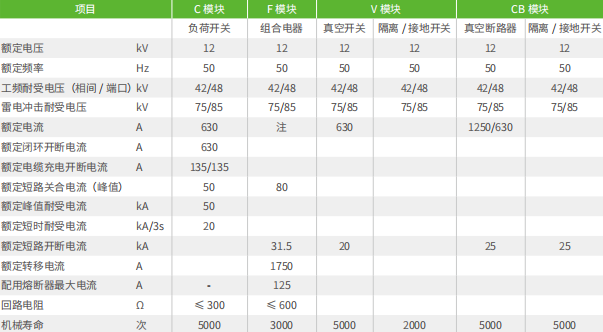

性能指示

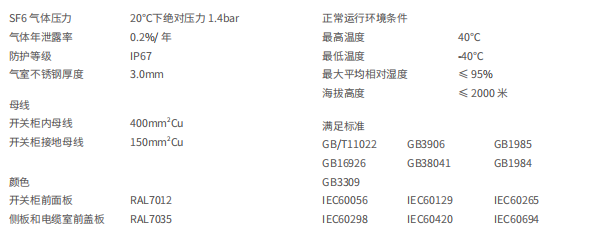

辅助设备参数

注：(1) 取决于熔断器的电流额定值。

设计说明

SM6-12全封闭全绝缘充气式环网开关设备安装在一个镀锌板框架上，幵关单元在SF6气箱内，气箱由抗腐蚀和无磁 性3mm厚不锈钢板制成。SF6气箱是一个"密封压力系统"，在正常工作环境下可运行20年。SF6气体正常工作时压力为 0.015~0.04MPao气箱装有压力释放装置，当压力过高时，保证气体能从底部或后部释放。

真正满足需求的电缆室与电缆连接

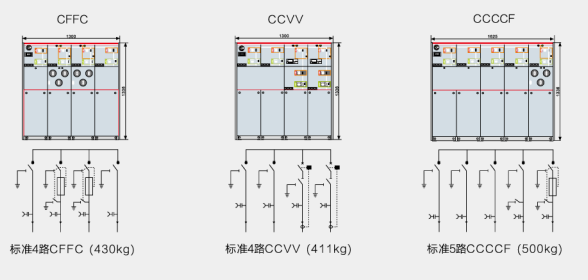

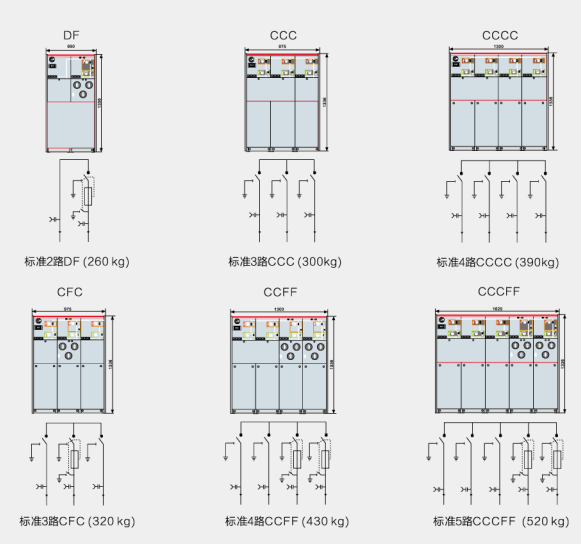

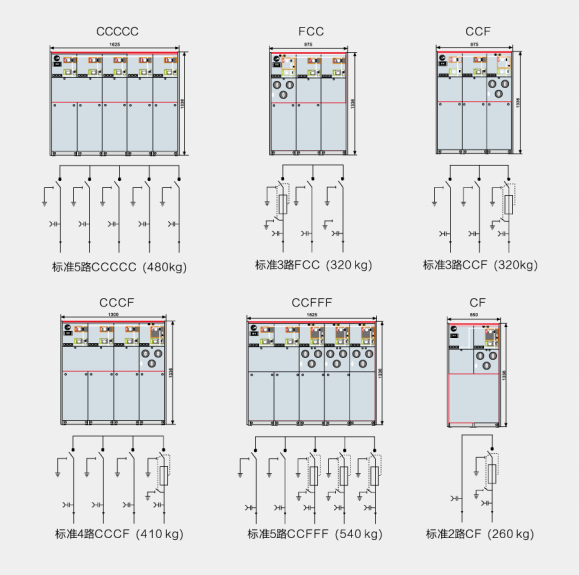

共提供以下十五种标装组合

SM6-12各类非扩展标准组合单元柜的每个模块具有下列配置

♦D柜一提升模块

“不带接地刀的电缆连接模块”中标准配置与特性

♦C柜一负荷开关摸块

“负荷开关摸块”中标准配置与牛寺性

♦F柜一负荷开关熔断器组合电器横块

“负荷开关熔断器组合电器模块”中标准配置与特性

♦V柜一真空开关横块

“真空开关模块"中标准配置与特性

♦进线套管的电容性电压指示器

♦每个气室安装一个监测SF6密度的压力表计

♦吊装用的吊耳

♦操作手柄

♦选配

电动操作机构

电缆短路及接地故障指示器

电流互感器及表计

远程监控及接地故障指示器
