概述

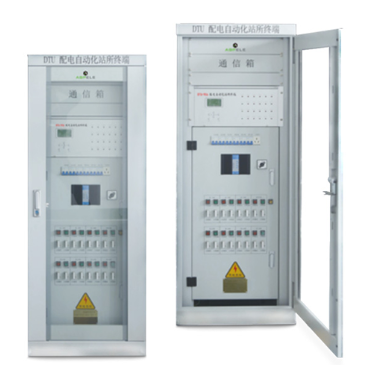

   DTU-900 配电自动化终端是针对目前应用越来越广泛的环网柜、开闭所等场所而开发的新一代产品，其采用高速采样芯片和 32 位高速控制芯片相结合的新型高压开关控制装置，能快速稳定的完成对高压开关的监控。它集保护、测量、控制、监测、通讯、 运动等功能于一体，具有集成度高、配置灵活、界面友好等特点。

   广泛应用于辐射型供电及环网供电系统，可以帮助系统识别线路瞬时性故障与永久性故障，可自动消除瞬时故障对线路的影响， 又可隔离永久故障段，避免造成长时间的大面积停电，自动恢复非故障区段电网供电，从而经济实用地实现配网自动化。

产品特点

DTU-900 三遥配电自动化终端装置以高性能 32 位微处理器为硬件开发平台，以高效嵌入式实时操作为软件开发平台。其具 有以下鲜明的技术特点：

◆统一的核心公共平台

◇平台：统一的嵌入式软硬件组合平台（CPU 采用自主开发的 32 位主板，主频可达到 240MHZ 信息处理容量大的硬件平台 和嵌入式多任务实时操作系统的软件平台），支持高速以太网总线以及 CAN 总线，接口容量大。

◇存储：大容量的 FALSH 及 RAM，可以记录位置、事故遥信变位 SOE 等事件顺序记录、极值记录数据当地存储，时间不小 于 1 个月，支持历史数据补充上传。

◆通信方式、通信规约多样化配置

◇具有 4 个 RS232/RS485 接口，波特率 300—115200bps，具备 2 路以太网口，支持 101、104 等多种规约。

◇硬件配置：独立通信管理模块，硬件配置支持主备互换，冗余设计。

◇软件配置：支持多种通信方式和多种通信规约，可同时与多个不同级别的主站通信。

◆遥信、遥控、遥测灵活配置 ◇真正模块化设计，三遥功能模块标准通用，任意模块的损坏不影响其它模块及系统的运行。

◇三遥点数在测控单元最大容量范围内，可以根据需要扩展三遥功能模块。 三遥点数超出测控单元最大容量范围，可以通过 扩展总线外扩功能模块。

 ◆智能化电源管理

◇电源实时监视，交流失电及电池欠压告警。

◇电池在线管理，支持手动、自动及远方活化。

◇电池充放电保护，低于放电关断点时自动切断电池供电。

◇可为终端、通信设备、遥信、遥控提供多种工作电源，有输出短路保护。 支持接入铅酸蓄电池、锂电池。

◆维护方面 ◇采用大液晶汉显，菜单式界面，键盘操作，提供良好的人机交互环境（可选）。

◇提供各种指示灯指示运行状态。

◇提供远程和本地维护接口，运行人员可在本地或主站等远方对其进行维护。

◆环境方面

◇适应严酷环境，工作温度 -40℃～ +70℃，防磁、防潮、防震。

◇电磁兼容可以达到 4 级及以上要求，可适应强电磁环境 .
