概述

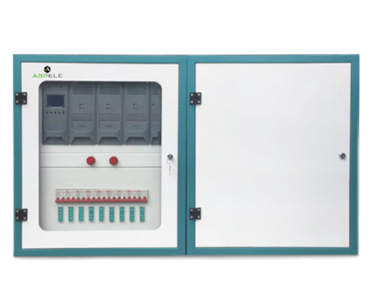

    GZDW-1B 壁挂系统是新斯路集多年开发经验设计的高可靠性产品，由交流输入配电部分、整流部分、直流输出、监控部分 等组成。具有体积小、结构简单、壁挂安装、不占空间等特点主要应用在各类开闭所和用户变中。该系统为断路器分、合闸及二 次回路中的仪器、仪表、继电保护和事故照明提供直流电流。

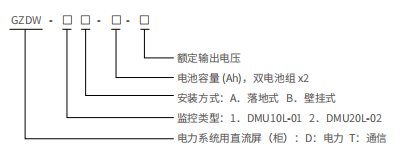

型号含义

产品特点

◇ 具有体积小、结构简单、壁挂安装、不占空间等特点。

◇ 采用开关电源特有的模块化设计，冗余热备份口

◇ 超宽的电压输入范围，电网适用性强，可用于环境相对恶劣的场所。

◇ 充电模块可带电插拔，在线维护，方便快捷口

◇ 充电模块采用国际最新软开关技术，转换效率高，电磁干扰小。

◇ 硬件低差自主均流技木，模块间输出电流不平衡度典型值 ±3%。

◇ 充电模块通过 CE 安规和电磁兼容认证，可靠、安全。

◇ 开放式接口设计，具有强大的通讯功能，很方便实现与变电站 RTU 装置或电厂计算机监控系统 DCS 相连母。

◇ 蓄电池自动管理及保护，实时自动监测蓄电池工作状态及各项参数 9 配合电池巡检仪使用更加方便监测蓄电池组及其各单体电 池的故障状态。

◇ 内置绝缘监测继电器，也可外置绝缘继电器或者绝缘监测仪，灵活。

◇ 方便且实时监测直流母线绝缘状况。

注：可根据用户需求添加信号箱实现事故信号或预告信号报警功能。

       可选用二路交流入（其中一路可选择 PT100VAC 供电），PT 供电自动限制输出功率。
