概述

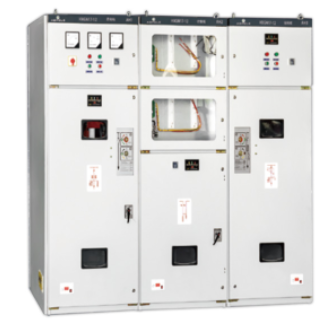

HXGN17-12箱式固定交流金属封闭开关设备（简称环网柜）是额定电压12kv。额定频率50Hz的交流高压成套电器装置, 主要用于三相交流环网，终端配电网和工业用电设备，起接受、分配电能和等作用，它也适于装备入箱式变电站。

型号含义

使用环境条件

♦周围空气温度：T5°C ~+40笆；

♦海拔高度：1000m及以下；

♦湿度条件：日平均值不大于95%,水蒸气压力日平均值不超2.2kPa;

月平均值不大于90%,水蒸气压力月平均值不超过1.8kPao

♦地震烈度：不超过8度；

♦没有腐蚀性或可燃性气体等明显污染的场所。

注：超岀上述正常使用条件时，用户可与本公司协商。

真空断路器主要技术参数

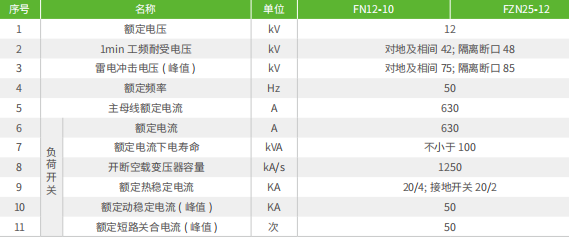

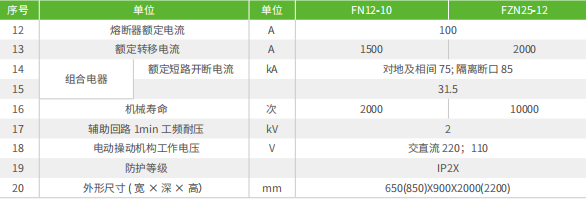

主要技术参数

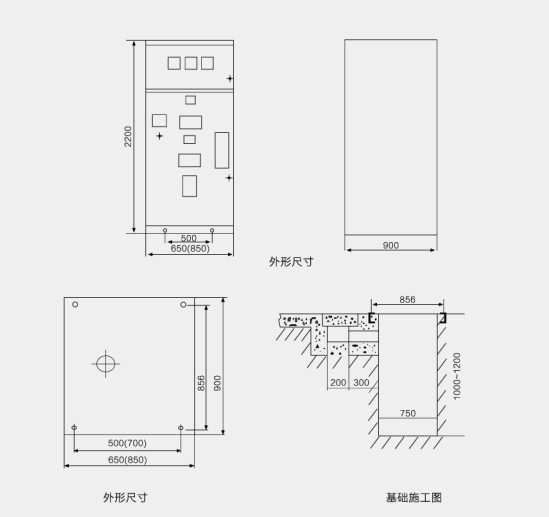

安装尺寸

安装、贮运和验收

使用与故障处理

♦包装、贮运

◊环网柜在出厂时为单台木箱包装。在贮运过程中不允许倾翻、倒置和剧烈振动。搬动时不允许在地面上直接推拉;在无起吊装置时, 可在包装箱枕木下垫入圆筒，使其滑到安装位置。

◊防止柜体雨淋、受潮。

◊环网柜应放在通风良好，并能防止各种有害气体侵入的场所。严禁与化学药品、酸碱等存放在一仓库内。

♦验收

◊开箱前检查包装是否损坏，拆箱时注意保护产品。

2.2对柜体进行外观检査；同时检查柜内各元器件有无损坏、配件是否与装箱单相符。

◊检查随机文件是否安全。

a、产品使用说明书及柜内各元器件说明书；

b、出厂试验报告；

c、产品合格证；

d、装箱单；

e、二次接线图。

安装与调试

♦安装时先将环网柜放置在安装基础上，并将其排列整齐、调试好，然后用紧固件紧固好。

♦安装主母线时，打开母线室进行安装，连接母线的接触面应平整、无污物。

♦环网柜的接地应可靠接地，并对接地进行回路检查。

♦调试时按环网柜使用说明书及柜内各元器件的说明书进行调试。

♦安装调试后，将各自开关元件及防误操作机构进行5次操作，未发现异常现象，则认为开关机械操作正常。

使用与故障处理

♦送电前检查

环网柜在送电前全面检查柜内所有元器件的电气性能、绝缘水平及接线正确性，检查一切正常方可投入运行。

♦正常运行状态

在正常运行时，无论进线柜或出线柜，负荷开关应处于合闸位置，接地刀处在分闸位置，柜体处于关闭紧锁状态。

♦故障处理

◊在进线柜发生故障检修时，应先切断进线电源，将负荷开关分闸，同时检查柜上带电显示器，确认无误后，合接地刀，打开门 进行检修。

◊在岀线柜出现故障检修时，应先分断柜内的负荷开关，合上接地刀，打开前门进行检修，此时主母线处于带电状态。

维护与检修

♦环网柜在下列情况下需要进行维护与检修；

a、在运行5年后对产品绝缘水平进行检查；

b、在负荷开关开断满100次后，应对主回路电阻、负荷幵关的功、静触头及辅助触头等进行检查。

♦一般情况下，应在停电后对环网柜进行维护与检修。
