概述

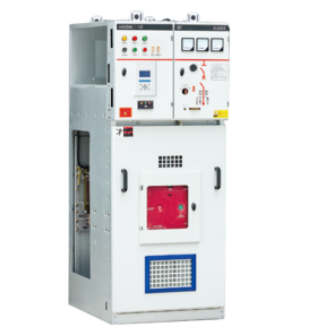

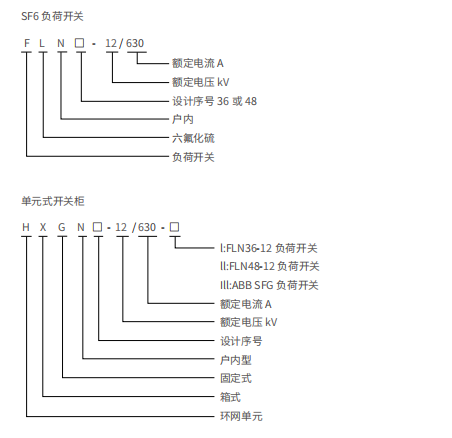

HXGN Q-12系列交流金属环网开关设备是以FLND-12型SF6负荷开关作为主开关而整柜采用空气绝缘的、适用于配 电自动化的、紧凑型可扩展的金属封闭环网开关设备。具有结构简单、操作灵活、连锁可靠、安装方便等特点。对各种不同的应 用场合、不同的用户要求均能提供令人满意的技术方案。

HXGN □ -12系列交流金属环网开关设备的主开关选用本公司生产的FLN36-12型或ABB公司生产的SFG型SF6负荷 开关，也可根据用户的需要配装VS1型、VD4/S型、ISM型真空断路器或HD4/S5型SF6断路器。负荷开关和断路器可手动 或电动操作，选配电动操作机构、PT、CT、FTU和通信装置后可实现配电自动化功能。

正常使用条件

1.海拔高度：不超过1000m;

2.环境温度：最高气温：+40C;最低气温：-35°C ;

3.环境湿度：日平均值不超过95%;月平均值不超过90%;

4.抗震能力：8级；

5.周围空气没有爆炸性和腐蚀性气体，安装场所无剧烈振动冲击。

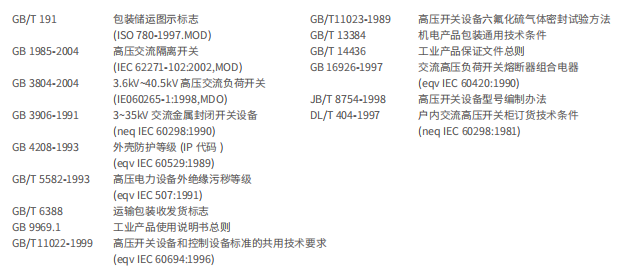

参考标准

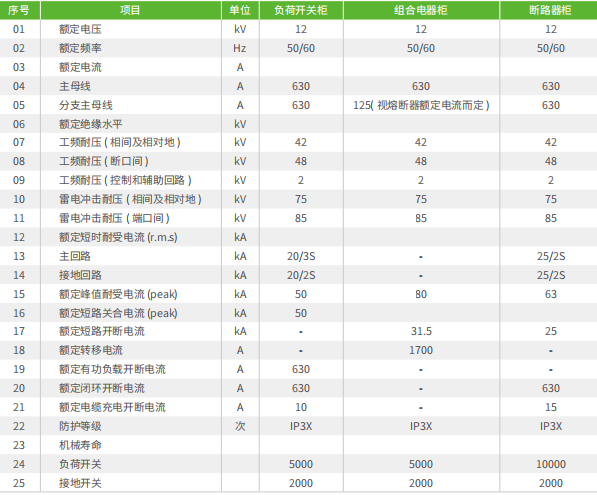

真空断路器主要技术参数

断路器柜的结构、基本组件

基本结构

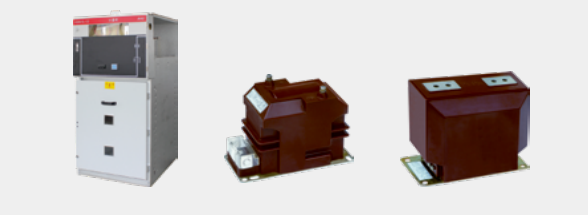

HXGN口-12断路器柜主要用于环网供电系统内作主电源或备用电源的进线柜以及双电源供电系统的中间分段柜。其中断 路器可选用VS1型、VD4/S型、ISM真空断路器或HD4/S型SF6断路器，外形尺寸略有不同。该断路器柜自上而下依次为仪 表室、母线室、负荷（隔离）开关室、断路器室和电缆室，可根据用户需要配置CT、PT、避雷器、接地开关以及继电保护装置， 具有可靠的“五防”联锁功能。

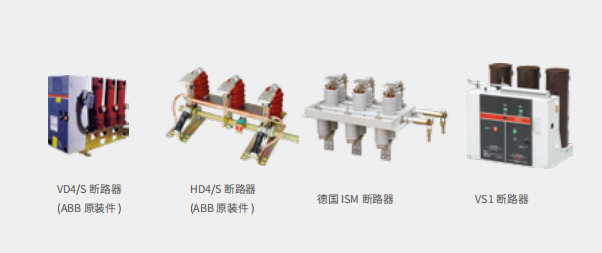

VS1型真空断路器的操动机构为弹簧储能式，可以用交流或直流操作，也可用手动操作，是目前国内用量最大的国产真空断 路器。其主导电回路与操动机构整体性设计，质量稳定，性能可靠。主导电回路复合绝缘，体积小。可采用手车式或固定式安装。 对应630A额定电流规格，额定短路开断电流达25kA。

VD4/S型真空断路器、或HD4/S型S F 6断路器是意大利ABB公司专为环网开关柜设计的，其开断容量足以应付各种状态， 包括正常投切设备或分支网络的操作以及在特殊情况下开断短路电流等。这两种断路器A、B、C三相纵排列，易安装，体积小、 重量轻。额定短路开断电流达25kA。

德国ISM永磁机构真空断路器是专为配装10kV环网柜面设计的，具有二十一世纪高压开关最新技术水平的高科技产品，其 永磁操动机构是一种电子控制、带有在线检测元件、永磁保持的电磁。

基本组件

（A）上部单元，包括：

*三工位SF6负荷开关*配机械位置指示装置的操动机构*联锁装置*集成式低压室*继电保护装置*母线室壳体

*母线

（B）中部单元，包括

*断路器室* VS1型或VD4/S型、ISM型真空断路器或HD4/S型SF6断路器

（C）下部单元，包括

*接地母排*电缆室壳体*配电缆支撑件的电缆室底板

可选组件

*集成式带电显示器或者便携式带电显示器插入接口 *各位置的辅助触点：2NO+2NC *带报警触点的SF6气体压力监视器 （SF6负荷开关）*电流互感器*电压互感器*避雷器*电动操作机构（SF6负荷开关）*下接地开关*短路接地故 障指示器*冷缩户内电缆终端

其他柜型

母线连接柜

母线连接柜用于电缆与母线的连接，该柜内配有电缆夹用于固定电缆。还可以选配电流互感器、避雷器等部件。柜竟375mm或

500mm o

母线分段柜

母线分段柜总是与母线提升柜一起使用，基本柜宽375mm，配备一台FLN36-12或FLN48-12或SFG型三工位SF6负荷开

关用

于母线分段。

母线提升柜

母线提升柜把母线与装有负荷开关的分段柜的底部连接起来。柜宽500mm时可用作计量柜。

计量柜

计量柜用于测量电压、电流及功率，前上门及下门均装专用铅封锁，便于供电部门的铅封。

双电源进线柜

本设备由两台带电动的负荷开关柜台及全套的备自投装置组成，为了实现系统的自动投切功能，本系统在有无电压判断上除有

传统的PT采集电压外，还引入了带电显示器核实模式，并根据实际情况可将设备整定为下列两种工作方式：

*进线为一主一备

*两进线互为备用

辅助设备

DJD-1型短路接地故障指示器采用逻辑电路实现过流报警、延时复位功能，也可手动复位。三个短路故障传感器分别安装在 三相电力电缆上，一个接地故障传感器安装在三芯电缆上，显示单元固定在开关柜面板上，传感器与显示单元之间通过光纤或电 缆连接。短路接地故障指示器帮助巡线人员迅速确定故障区段，及时排除故障，缩短故障停电时间。

凝露控制器

凝露控制器由温（湿）度传感器、控制单元和加热器三部分组成，当环境温（湿）度达到预设范围时，控制单元将加热回路启动。 它对开关柜安装环境的温度、湿度进行实时监控，使环境温度指标符合工作要求并可以有效地防止凝露产生。典型的凝露控制器 技术参数如下：

凝露起控：8 5%RH±5%RH（20C ）凝露停止：75%RH±5%RH响应速度：典型值实＜35

输岀：1倍工作电压，额定功率阻性负载AC220V3A加热器额定功率：75-100W

FTU与通信装置

HXGN □ -12系列交流金属环网开关设备可选择配置DAT-1 L等型号配电自动化终端（馈线自动化终端单元，FTU）,通 过光纤通信系统将开关柜纳入到配电自动化系统的数据采集与监控系统（SCADA系统），实现对开关柜的遥控、遥测和遥信功能。 配合主站软件，还可以实现配电网络的故障隔离、恢复和网络重构等功能。

DAT-1L型配电自动化终端

典型的DAT-1L型配电自动化终端主要功能如下：

信息采集和处理功能：包括48路遥信、8路遥测、8路遥控和1路直流。

参数设置功能：具有参数远方设置和当地设置功能。

对时功能：接收主站或子站的命令，与系统时钟保持同步。

设备自诊断、自恢复功能：定期对内部重要芯片进行检测，出错向子站或主站告知并反应内部工况；具有上电及软件自恢复功能； 具有看门狗对程序运行状态监测。

故障检测功能：能快速检测故障并将故障信息及性质主动上报给主站或子站，以便进行故障隔离。包括零序过流过压检测、线路 过负荷检测和线路三相过电流检测。

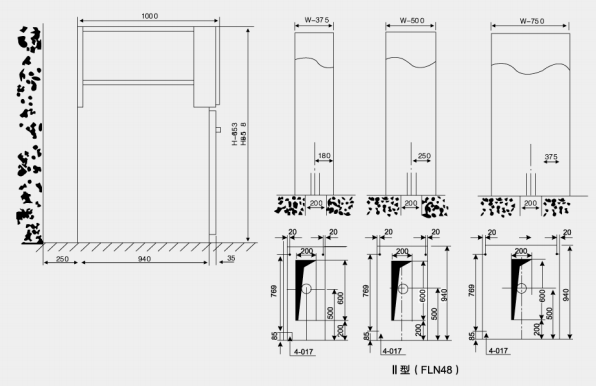

HXGN □ -12II 型外形安装尺寸
