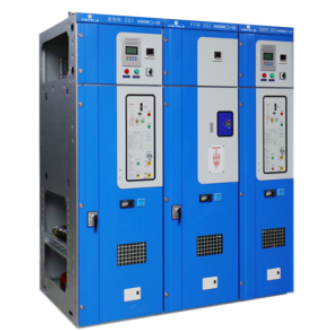

产品概述

HXGN D-12空气绝缘紧凑型开关设备，公司针对电力用户对电气设备可靠性安全性紧凑性需求的技术解读而研发的开关 设备。具有空气绝缘、紧凑型、完全知识产权、完善型式试验的产品特点。适用于公共建筑、商用住宅建筑、工矿制造行业等的 10kV/7.2kV电力配电系统，也适用于对紧凑型要求高的高压电机驱动的成套机械设备的配套。

产品技术特点

紧凑/灵活

空气为介质的绝缘方式，满足电力行业技术规范的电气间隙与局放标准。

紧凑型的配套柜体尺寸，配套标准柜尺寸：

480*1000*1800mm（宽x深x高），成套配电系统特别紧凑，为昂贵的城市建筑土地节约空间。

灵活的母线形式与扩展方式，方便与其他不同柜型的拼接O

整体/固封

一体化的断路器组合电器设计，组合电器集隔离开关、断路器、接地开关、带电传感器为一体，模块化设计，联锁简单可靠、 检修方便。

可视化/高效率

可视化的隔离开关断口设计，迅速的交付时间，整体模块化设计，使电气成套工厂装配便利迅捷。一体化结构，各类闭所要 求在单体机构内实现，减少因成套电气工厂组装工艺问题导致的闭锁失效风险。

稳定/耐久

弹簧/永磁机构可选，机械寿命长，固封方式的真空灭弧室封装，防尘、高绝缘性能。

产品使用环境条件

1、海拔不超过2000;

2、环境温度+40C ;

3、相对温度日平均值不大于95%,月平均值不大于95%;

4、周围空气应不受腐蚀性或可燃气体、水蒸气等明显污染；

5、无经常性的剧烈振动；

当使用条件不同或有其它要求时需与制造厂协商。

产品技术参数

额定电压：12KV

1MINT 频耐压:42KV 雷电冲击耐压:75/85KV 额定电流：630 一 1250A（馈线） 额定频率:50/60Hz

额定短路开断电流:25kA/31.5kA

额定短时耐受电流:25kA/31.5kA

额定峰值耐受电流:50kA/63kA

额定短路电流开断次数:30次 机械寿命：10000次（断路器）, 辅助回路工频耐受电压:2000V 630-1250 八（进线）

3000次（隔离开关/接地开关），100000次（断路器）

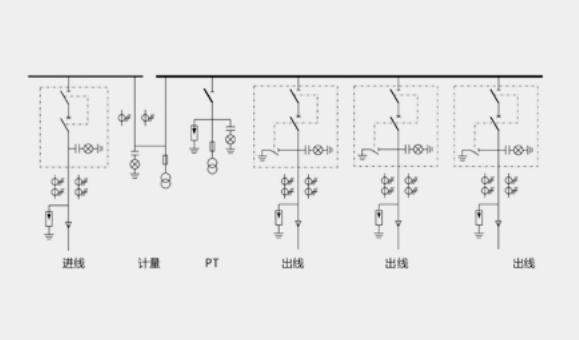

  一次典型方案

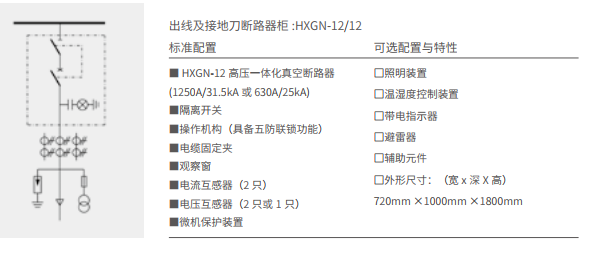

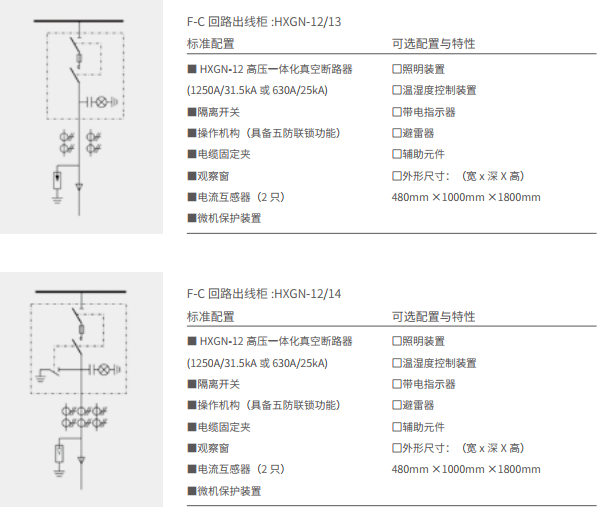

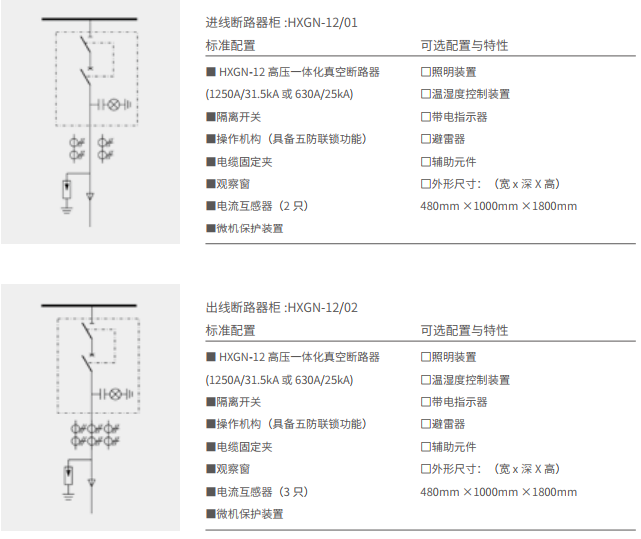

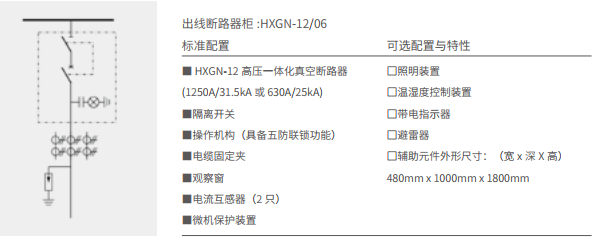

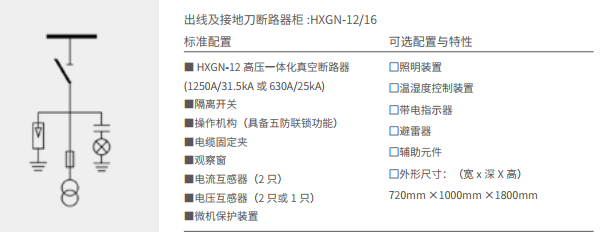

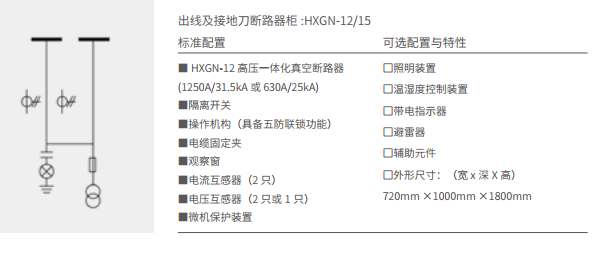

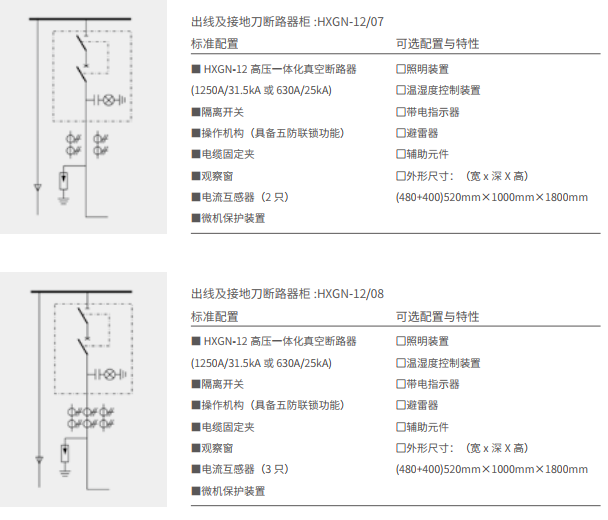

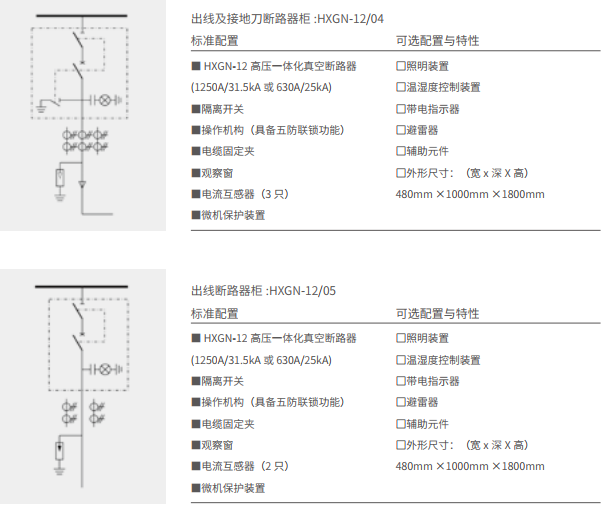

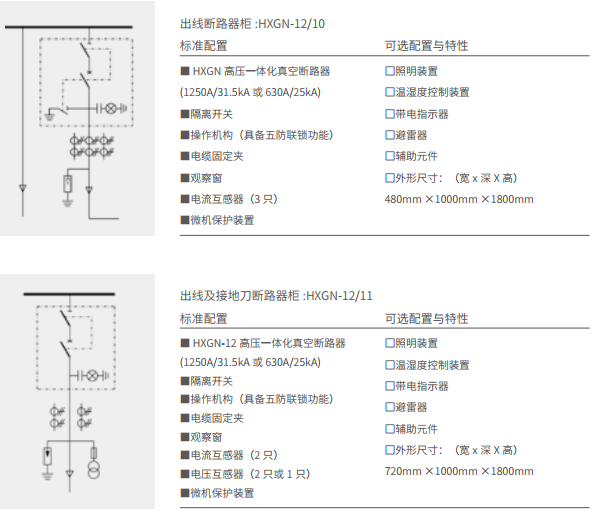

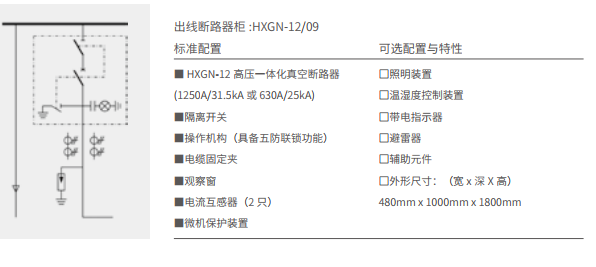

典型方案举例
