概述

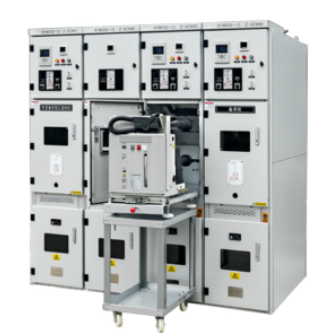

   KYN550-12 户内铠装移开式交流金属封闭开关设备（以下简称 KYN550-12 开关柜）是本公司旗下尺寸最小的应用于 12kV 三 相交流 50Hz 单母线及单母线分段系统的成套配电设备。KYN550-12 具有防止带负荷推拉断路器手车、防止误分误合断路器、防 止接地开关处在闭合位置时关合断路器、防止误入带电隔室，防止在带电时误合接地开关的“五防”联锁功能，配装众用电气的 户内中压固封式真空断路器手车，是一种性能优越的配电设备。

  KYN550-12 的尺寸设计，为客户节省了大量的配电空间，主要用于商业及工业建筑、房地产、数据中心及其他工业电网等有 小型化需求的变电场所。

标准

本开关柜满足 IEC62271-200, GB3906, DL/T404 等标准要求。

KYN550-12 开关柜外壳的防护等级为 IP4X，当断路器室门打开，手车移开时，防护等级为 IP2X。

使用环境条件

正常使用条件

●周围空气温度：上限 +40℃，下限 -25℃；

●海拔高度：设备安装场所的最大海拔高度 2000m；

●环境温度：日平均相对湿度 不大于 95% 月平均相对湿度 不大于 90%；

●地震烈度不超过 8 度；

●周围空气应不受腐蚀性或可燃性气体、水蒸气等明显污染；

●无严重污秽及经常性的剧烈振动。严酷条件下的严酷度设计应满足 1 类要求。

特殊工作条件

●在超过 GB3906 和本技术条件规定的正常环境条件下使用时，由用户和制造厂协商。

开关柜技术参数

注：1）电流互感器的额定短时耐受电流和额定峰值耐受电流与其变比有关，在订货时需作具体确认。 2 ) 包含电流互感器的直流电阻。

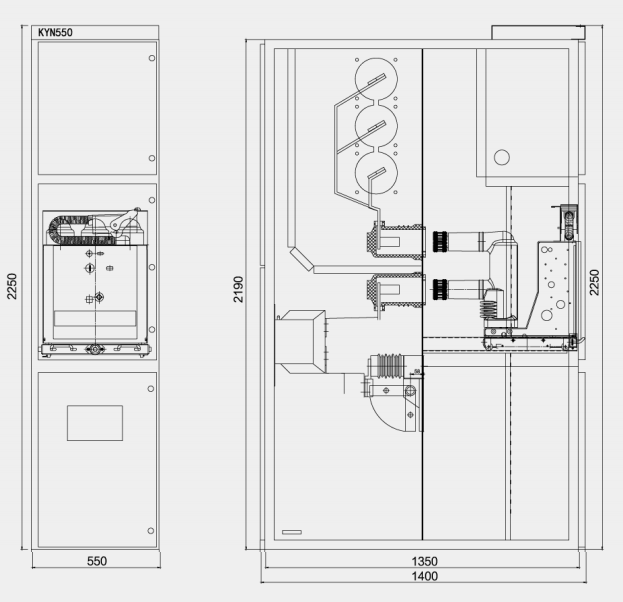

产品外形尺寸图

外形尺寸和重量

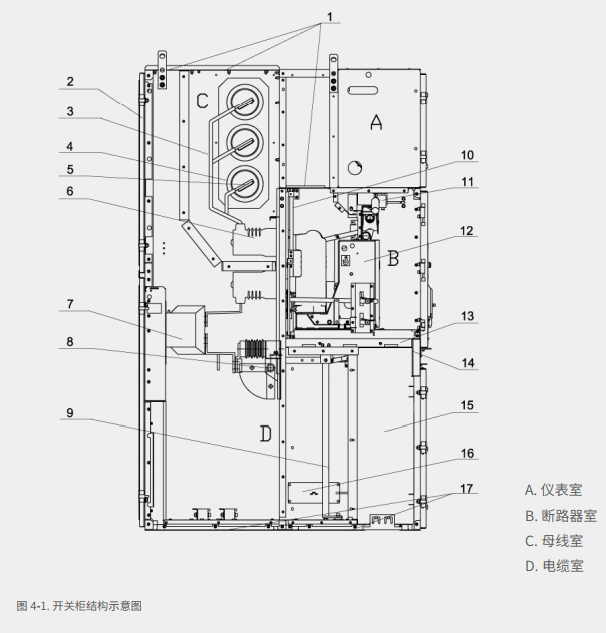

柜体介绍

    开关设备按 GB3906 及 IEC62271-200 中的铠装式金属封闭开关设备标准而设计。整体是由柜体和中置式可抽出部件（即手车） 两大部分组成，柜体分四个单独的隔室，具有架空进出线，电缆出线及其它功能方案，经排列组合后能成为满足用户需求的配电 装置。本开关设备除了满足国内柜后维护的用户习惯外，还提供柜前维护的选项。柜前维护的设计可以从正面进行安装调试和维护， 因此用作单母线分段系统时，可背靠背或面对面安装，除双重排列外还可以靠墙安装，进一步减少了占地面积。提高了开关设备 的实用性、适应性、灵活性，在满足安全性能的前提下减少投资成本，具有较高的性价比。

外壳及其它

   开关设备的外壳采用具有很强耐腐蚀性能的敷铝锌钢板，经 CNC 机床加工折弯组装而成，侧板的特殊设计不仅能使柜与柜拼 接时，相邻两柜之间形成 5mm 的空气层，减少了柜与柜之间电弧故障的影响；而且刚度强。柜体采用组装式结构，用拉铆螺母、 高强度的螺栓和抽芯铆钉联接而成，柜与柜之间无需开避让孔，这样使安装简便、外形美观，提高了生产效率。仪表室是独立的单元， 与开关设备的高压区完全隔开，具有防震、防火的功能。当断路器手车移开时，活门自动关闭，开关设备仍保持 IP2X 的防护等级。 开关柜门板及终端侧封板采用冷轧钢板，经净化和防腐处理后，并用喷塑工艺，使其表面抗冲击耐腐蚀，保证了外形的美观。

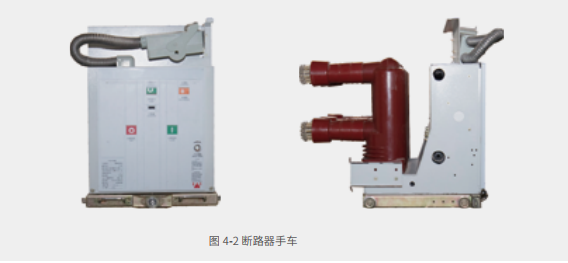

手车

    手车骨架采用薄钢板经 CNC 机床加工后组装而成。手车与柜体绝缘配合，机构联锁安全、可靠、灵活。根据用途，手车可分 为断路器手车、电压互感器手车、计量手车、隔离手车等。各类手车按模数，积木式变化，同规格手车可以百 分之百自由互换。 手车在柜内有断开位置、试验位置和工作位置，每一位置均设有定位装置，以保证联锁可靠，必须按联锁防误操作程序进行操作， 各种手车均采用螺母、丝杆摇动推进、退出，其操作轻便、灵活，适合于值班人员操作。当手车需要移开柜体时，用一辆专用转运车， 就可以方便抽出，进行各种检查、维护，而且采用中置式，整个手车体积小，检查，维护极方便。开关设备与断路器手车之间的信号， 保护和控制的二次线通过多针航空插头连接。

固封式断路器

    KYN550-12 采用的固封式断路器，具有良好的绝缘度，防潮，防凝露等性能。固封真空断路器将真空灭弧室和断路器相关的 导电零件同时嵌入到环氧树脂这类容易固化的固体绝缘材料中形成极柱，使整个断路器极柱成为一个整体的部件 , 使得可拆卸零 件少，可靠性较高，并且将表面绝缘变成体积绝缘，相比空气绝缘，减少了环境的影响，大大提高了绝缘强度。它使断路器尺寸 缩小，有利于开关柜小型化。

断路器手车工作原理

   当手车用转运车运入柜体断路器室时，便能可靠锁定在试验位置；柜体位置显示灯便显示其所在位置。而且只有安全锁定后， 才能摇动推进机构，将手车推向工作位置。手车到工作位置后，推进手柄即摇不动，其对应位置指示灯便显示其所在位置。手车 的机械联锁能可靠保证手车只有在工作位置或试验位置，断路器才能进行合闸；而且手车只有分闸状态，断路器才能移动。可实 现关门操作。
