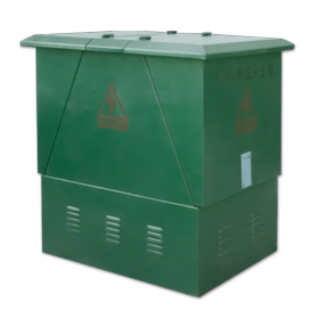

欧式电缆分接箱

    欧式电缆分接箱是近年来广泛用于电力配网系统中的电缆化工程设备，它的主要特点是双向开门、利用对接套管作为连接母排， 具有长度小、电缆排列清楚、三芯 电缆不需大跨度交叉等显著优点。其所采用的电缆接头符合 DIN47636 标准。

     一般采用额定电流 630A 螺栓固定连接式电缆接头。

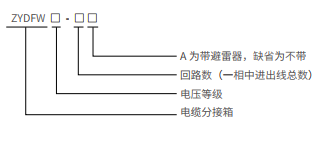

型号含义

正常使用环境

环境温度：最高气温：+40℃，最低气温 -30℃

风速：相当 34m/s（不大于 700Pa）

湿度：日相对湿度平均值不大于 95% 月相对湿度平均值不大于 95%

防震：水平加速度不大于 0.4m/s2 ，垂直加速度不大于 0.1 5m/s2

安装地点倾斜度：不大于 3°

安装环境：周围空气应不受腐蚀性、可燃性气体、水蒸气等明显污染，安装地点无剧烈震动。

订购本产品超出上述条件规定时，请与本公司协商。

技术参数

结构说明

1、上侧门

2、套管支架

3、电缆终端头

4、下箱体

5、电缆

    ZYDFW-12系列电缆分接箱系户外设计、全密封结构、全绝缘、防尘、防潮、抗洪水、耐腐蚀、环境适应性强。柜体防护 等级达IP33。电缆接头支架采用不锈钢材料，外壳采用不锈钢板或冷轧板喷涂制造。

    电缆接头支架位于分接箱的上部，用来支撑套管，套管则用来固定电缆接头，如果是带避雷器，避雷器安装在电缆接头的末端。另外，短路故障指示器和带电显示器也装在分接箱内。箱内所有主回路带电部件由预制插入式电缆终端头绝缘处理。电缆隔板位 于箱体下部，有电缆固定夹和接地端子。箱体布局合理，体积小，结构紧凑，外形美观大方，安装简单，免维护。

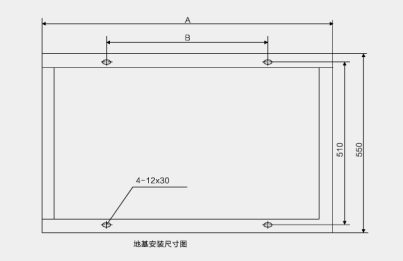

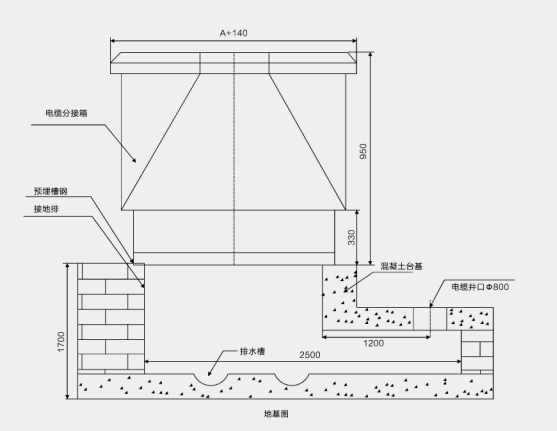

欧式电缆分接箱地基图

推荐参数值
