用途

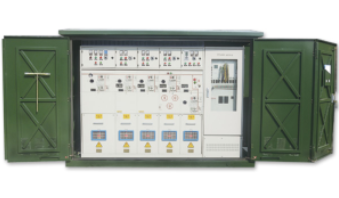

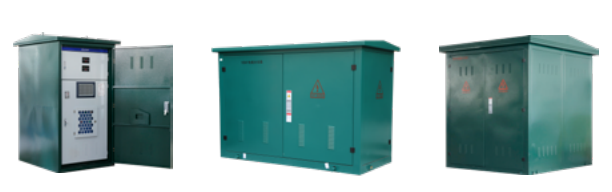

     ZYDFW-12 系列户外环网柜是公司采用国外先进技术，根据我国各区域配电网络特点和城市配网电缆化改造的实际情况，开发、 生产的具有国际一流水准的充气式户外环网柜。         ZYDFW-12 系列户外环网柜采用 SM6-12/24 系列 SF6 全密封全绝缘环网开关设备，该开关设备具有模块化、可扩展、全绝缘、 全密封、 安全可靠、免维护等优点，适用于任何恶劣环境，被广泛应用于工业园区、居民区、街道、机场、各种建筑物、繁华商 业中心等场所。

     ZYDFW-12 系列户外环网柜标准电压等级 12kV、24kV，可扩展配网自动化功能，实现环网柜的智能化，让电网更坚强更智慧。

型号含义

正常使用条件

◆ 环境温度：最高温度 +50℃，最低温度 -40℃，最高日平均温度不超过 35℃；

◆ 相对湿度：日平均值不超过 95%，月平均值不超过 90%；

◆ 风速：不超过 35m/s；

◆ 污秽等级：Ⅲ级； ◆ 地震烈度：8 度；

◆ 地面倾斜度：不大于 3 度；

◆ 安装地点：安装在没有火灾，爆炸或剧烈震动、通风良好、无腐蚀性气体的场所。 特殊条件

◆ 当设备安装在海拔高度为 2000 米以上时，需特别注明，以便公司在制造时对 SF6 压力进行调整。

◆ 如果涉及特殊恶劣条件，请务必向公司咨询。

产品特点

高安全性

所有的带电部分封闭在SF6气箱中,实现全密封全绝缘；

具备满足五防要求的机械连锁，杜绝误操作的岀现；

进出线电缆采用全绝缘全密封可触摸连接方式，最大程度保证人身安全；

箱体装设气压监测装置，实现运行期内气压的实时监测；

气箱后下方设有防爆泄压装置，通过权威机构的内燃弧试验。

方案灵活

进出线方式灵活，可实现左、右及下进（岀）线；

组合方式灵活，所有单元之间可实现任意组合，无限制扩展；

采用内置式母线扩展方式，全面满足使用性、经济性及美观要求；

设计方案灵活，可满足用户现场的要求。

结构紧凑合理

所有单元模块尺寸一致（计量模块除外）,紧凑的尺寸同时又不影响施工的方便性。

经济性

免维护；占地小，性价比高；使用寿命超过30年。

应用广泛

气箱部分不锈钢板经机器人全自动TIG密封焊接，防护等级达到IP67,可安装在潮湿、多沙尘、盐污、矿山及任何空气污秽的 场所而不必采取特别的预防措施。

产品智能化

可配套提供电动操作装置、配电自动化终端设备，实现具备"四遥”功能的智能开关设备，满足智能电网对该类设备的所有要求

国家电网公司物资采购标准 -12kV、24kV 环网柜通用技术规范产品引用标准

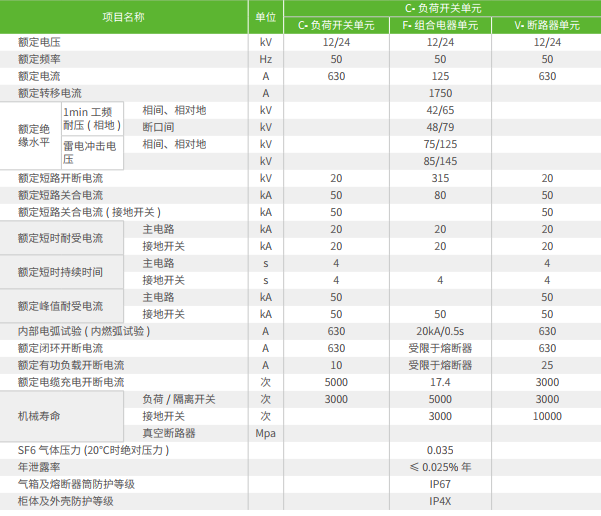

技术参数

产品结构

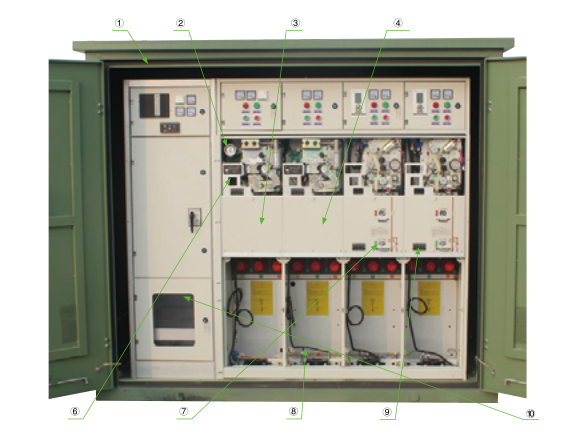

①户外环网柜的外壳

外壳体采用不锈钢(≥2.0mm)、SMC、GRC等材料，可根据用户要求定制，开门方式灵活，门缝隙处具有防水胶条，使整体防护等级达到 IP4X,满足户外环境的要求。

②气压表

用于实时监测气箱内 SF6的气体压力，并可 配置干接点，当气压过 低或过高时报警。

③开关单元的气箱

气箱采用304不锈钢 (3.0mm),通过全自动机 械手焊接而成，能够承受 箱内SF6气体的压力， 且防护等级达到IP67。 气箱通过氮质谱真空检漏 设备进行检漏、干燥及充 气，保障了箱体的密封性。

④员荷开关柜

采用三工位负荷开关， 缩小柜体的体积；使用SF6气体灭弧，提高设 备运行的可靠性。

⑤通信控制柜

用于安装DTU交换机、 光端机等通信设备。⑥故障指示器

用于检测线路的短路及接 地故障，方便故障定位，为今后的配电自动化提供依据。

⑦接地开关 用于检修。

⑧用于观察电缆室内的运行 情况，为运行检修提供最大的便利。

⑨带电显示器用于指示该回路电缆的带电情况，并留有核相 孔，与专用核相器配套使用。

⑩PT及自动化柜

用于安装PT、配电自动化终端装置。采用不锈 钢制成，与关单元采用全密封全绝缘的插拔头连接。

主要配件

箱体

户外环网柜外壳体按照户外型结构设计，箱体材料可根据客户需求选用不锈钢板、SMC或GRC,表面喷塑处理，具有足够的机 械强度；箱体表面无紧固件可供拆卸，防盗性好，顶盖为带空气夹层式双层结构，并带有通风口，自然对流通风，隔热、散热良好； 防雨式门锁，箱门开启时有限位拉钩使门便于固定，箱体设有电缆进岀线口的密封式底板，防止小动物和潮气进入箱体； 箱体外观及颜色可根据用户需要定制，外形美观，与周围环境相协调。

开关单元

ZYDFW-12系列户外环网柜所采用的开关单元为我司生产的SKR-12系列全密封、全绝缘环网开关设备，该开关具有模块化、 无限制自由扩展'结构紧凑、体积小、免维护等优点。各功能单元及功能说明

C单元：负荷幵关单元，主要应用于12kV、24kV配电网电缆逬出线连接、分支、分断和控制等；

F单元：负荷开关+熔断器组合电器单元，应用于12kV、24kV配电网容量在1250kVA及以下的终端配电变压器的控制和保护。 V单元：真空断路器单元，不仅可用于12kV、24kV配电网电缆线路的进岀线连接、分支、分段、控制和保护等，也可应用于 较大容量配电变压器的控制和保护。

该单元配置微机型继电保护装置，可实现过流保护等功能。

D单元：不带开关的电缆进线柜，用于进岀线电缆的连接，进岀线电缆与母线直接连接。

SV单元：母联柜，用于分段母线之间的联络。

M单元：计量柜，用于电能计量用，可与其他任何一种柜体方便的结合在一起。

PT单元：电压互感器柜，用于安装PT、自动化终端装置及后备电源等。

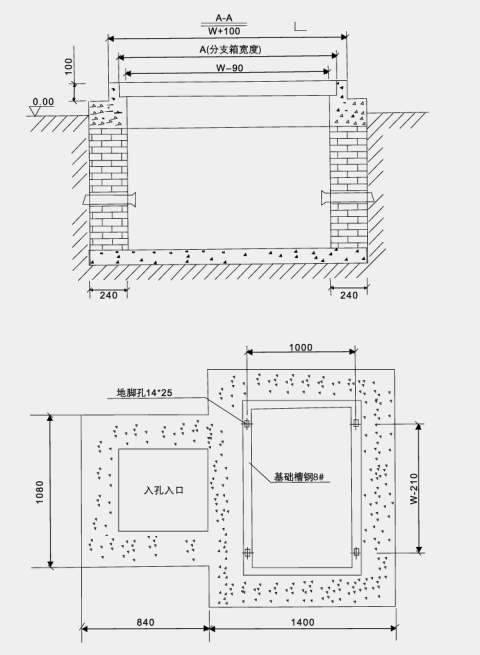

电缆分接箱地基图

订货须知

◇ 产品型号、用户有特殊要求的可提供一次图；

◇ 进出线及分支电缆的标准截面；

◇ 选配的避雷器、短路故障指示器的数量；

◇ 外壳的材料和颜色。
