概述

    落地式分界开关一体化预付费计量装置是一款将柱上高压计量、开关、控制箱体改为柜体式结构方式的产品，由整体浇注干 式高压计量箱及 ZW32F 型智能分界开关组合而成，箱体采用不锈钢或铁板喷塑材质生产。此产品在结构上安装方便，外观美观， 高压部分与低压计量表室完全隔离，并且在设备带电情况下高压室无法开门操作，只有在停电情况下才能将高压室门打开，安全 可靠。产品占用面积小，是生活区、工矿企业与箱式变配套使用完美的组合产品。人员可直接开门进行查看表底和就地操作开关 动作。互感器采用全封闭环氧树脂真空浇筑，因此杜绝老化问题。分界开关部分采用真空开关并带有零序、保护电流互感器，与 智能控制器实现零序、过流、速断保护，可以实现自动切除单相接地故障和自动隔离相间短路故障。确保非故障用户的用电安全。 此产品具备了 FTU 功能实现开关遥控分合闸 ; 也具有 GPRS 远程操控功能 ( 详细内容见下 " 智能控制器说明 ")。

正常使用条件

a. 海拔高度不超过 3000m; 污秽等级：Ⅳ级。

b. 周围空气温度：-40℃ ~+40℃ ; 日温差：日变化 25℃。

c. 风速不大于 35m/s; 地震强度不超过 8 级。

d. 无易燃、易爆炸危险、化学腐蚀的场所。

引用标准

GB763-90 《交流高压电器在长期工作时间时的发热》

GB1207-1997 《电压互感器》

GB1208-1997 《电流互感器》

GB17201-1997 《组合互感器》

GB4208-93 《外壳防护等级》

GBJ63-90 《电力装置的电测仪表装置设计规范》

DL/T448-2000 《电能计量装置管理规范》

DL/T566-95 《电压失压记时仪技术条件》

JB5777.2-91 《电力系统二次电路用控制及继电保护屏 ( 柜、台 ) 通用技术条件》

GB/T11022 《高压开关设备和控制设备标准的共用技术》

JB5777.3-91 《电力系统二次电路用控制及继电保护屏 ( 柜台 ) 基本试验方法》

DL/T593-96 《高压开关设备的共用订货技术条件》

GB/1984 《交流高压断路器》

GB/T11022 《高压开关设备和控制设备标准的共用技术标准》

GB311.1 《高压输变电设备的绝缘配合》

GB/T16927.1 《高电压试验技术第一部分：一般试验要求》

GB3309 《高压开关设备在常温下的机械试验》

GB311.1-1997 《高压输变电设备的绝缘配合》

SD109 《电能计量装置检定规程》

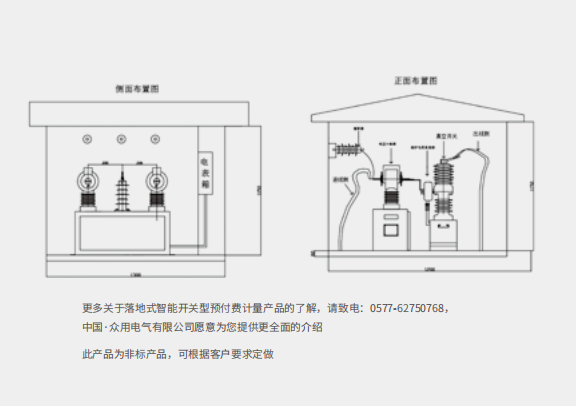

落地式智能预付费高压计量箱 ( 分界开关一体化预付费计量装置 ) 外形结构图：
