ZYBWX 光伏直流汇流箱


概述

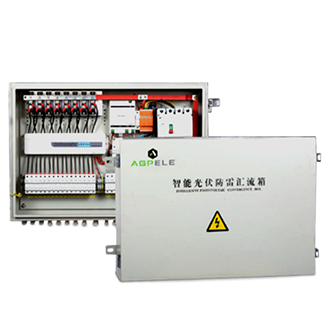

    ZYBWX 防雷汇流箱是将最多 24 路光伏电池组件串的直流输入汇流合成 1 路或多路输出,每路配熔断丝,输出配备防雷器和 断路器,大大简化了直流配电柜及逆变器的输入接线。提供防雷保护,短路保护和接地保护。汇流箱分为智能和非智能两种类型。 智能防雷汇流箱内部装有汇流监测单元,能监测每路光伏电池串输入的电流、汇总输出电压、箱体内的温度及防雷器状态、断路 器状态等。

   该装置内部布置简洁明了,布线整齐合理。可靠性高,维护简单。户外壁挂式安装,能适应各种恶劣环境。除了相关核心元器件外, 其他可按用户要求定制。

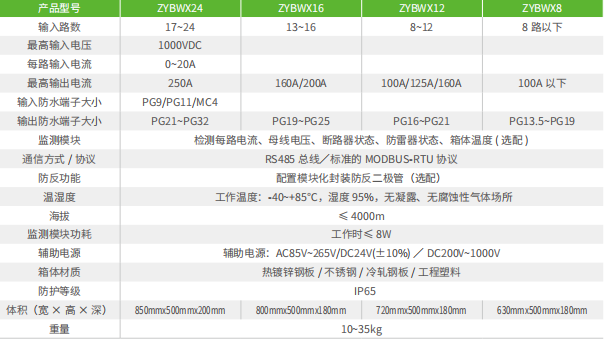

电气技术参数


功能特点

汇流箱的防护等级达到 IP65,具备防水、防灰、防锈、防盐雾,满足室外安装的要求; 可同时接人多至 24 路电池串列; 每路电池串列的正负极都配有光伏专用熔丝,对组件串出现故障时进行保护,熔断器底座及熔丝配套使用,减少业主后期维护成本, 有效保护维修人员的人身安全; 采用光伏专用高压防雷器能对汇流后的母线正极对地、负极对地进行保护,持续工作电 ( Uc) 可达到 1000VDC; 汇流箱内的电源模块能够接入最高 1000DCV 的光伏电压; 汇流箱测控模块采用性能可靠的霍尼韦尔霍尔元件(直流 CT 传感器),对每一路光伏组串进行电流、母线电压进行采集监测、报 警和本地故障定位,并能对汇流箱内的温度进行测量,防雷器及输出断路器的状态检测等; 汇流箱内的监测模块具备数码显示功能,能在设备上显示每串组件串的电流,母线电压,汇流箱内的温度,断路器防雷器的状态, 系统功率及设备地址等相关信息; 具备 RS485/MODBUS-RTU 串口通信; 与外部接口部分均有防雷保护; 能接收本地监控装置的参数下载,进行分析处理; 汇流箱工作电源可选择外界 220VAC/DC 或者由汇流箱本身提供的电源供电,如果采用汇流箱本身提供电源,现场可以不需要针对 供电、单独布线。
