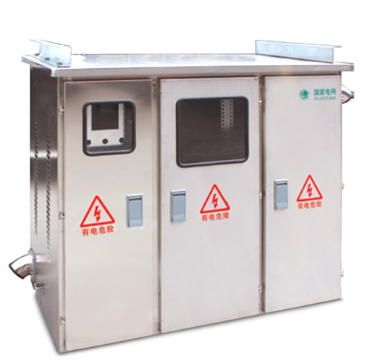

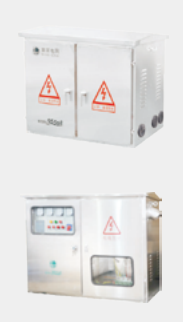

概述

  ZYJP 系列户外综合配电箱，是集计量、出线、无功补偿等 多功能于一体达到户外综合配电装置，具有短路、过载、过电压、 漏电保护等功能，体积小、外型美观、经济实用，安装于户外柱上变压器的电杆上，是城乡电网改造的新一代理想配电产品。

型号及其含义

正常使用环境

◆环境温度：-25℃ +40℃；

◆空气相对湿度：日平均值不大于 90%, 月平均值不大于 90%；

◆海拔高度：不大于 2000m;

◆安装在无剧烈震动和冲击、无腐蚀性气体的场所。

结构特点

   箱体结构分立式和卧式，外壳采用 2mm 优质不锈钢板经多重折边工艺弯制 ( 或采用蜂窝结构的不锈钢双夹层复合板，具有阻 燃、环保、隔热、防凝露等性能 )，采用特殊不锈钢焊接工艺，箱体成型后整体强度高，表面光洁如镜，不留焊缝痕迹；内部安装 梁 ( 板 ) 为热镀锌工艺处理，确保二十年内不锈蚀；箱体前后开门，便于用户操作和检修，门四周镶有高 弹力耐老化密封胶条， 每扇门均装有明暗两种门锁，明锁配有防堵防锈的遮雨罩；计量室全封闭带铅封装置；箱体侧面装有防雨防异物的进线电缆穿管， 底部冲有通风孔和电缆出线孔，顶部设有通风道和丝网，具有防水、防锈、防尘、防异物的功能，防护等级：IP54。

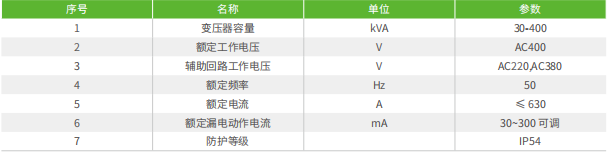

主要技术参数

♦为隔离开关，型号可选HD11F等系列；

♦为刀熔开关，型号可选HR5、HR6等系列；

♦为断路器，型号可选DZ20、CMh NS、DZ47等系列；

♦为交流接触器，型号可选CJ20、B系列，CJX2、CJ19切

换电容等系列；

♦为零序互感器和漏电继电器，型号可选JD、LLJ等系列；

♦为电流互感器，型号可选LMZ1-0.5、LMK-0.66等系列;

♦为避雷器，型号可选FYS、丫3W等系列；

♦为电容器，型号可选BSMJ、BCMJ等系列；

♦为自动补偿控制器，型号可选JKL、JKG等系列；

补偿回路数1-4回可选，每回容量3〜20Kvar可选，另：根据用户需求，箱内可选装温湿度控制装置。

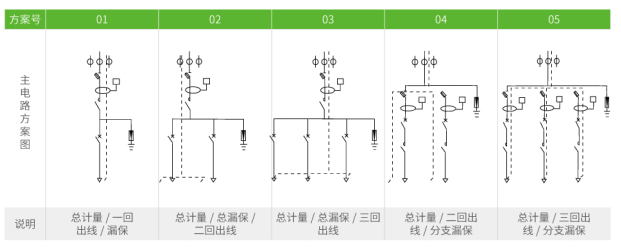

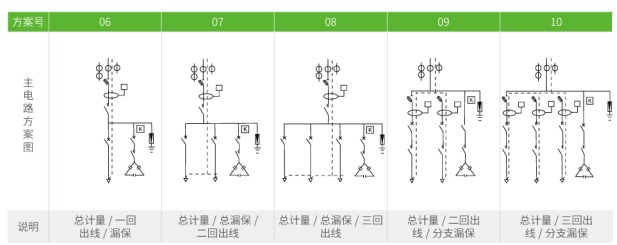

主回路方案图

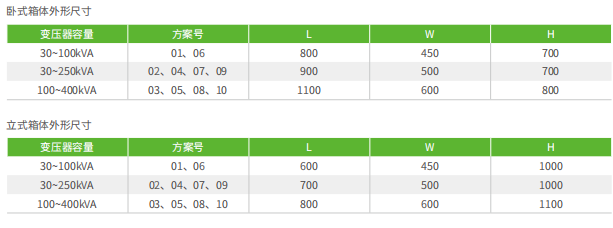

箱体外形尺寸

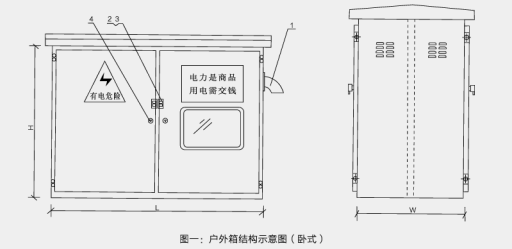

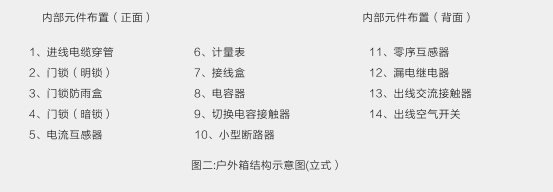

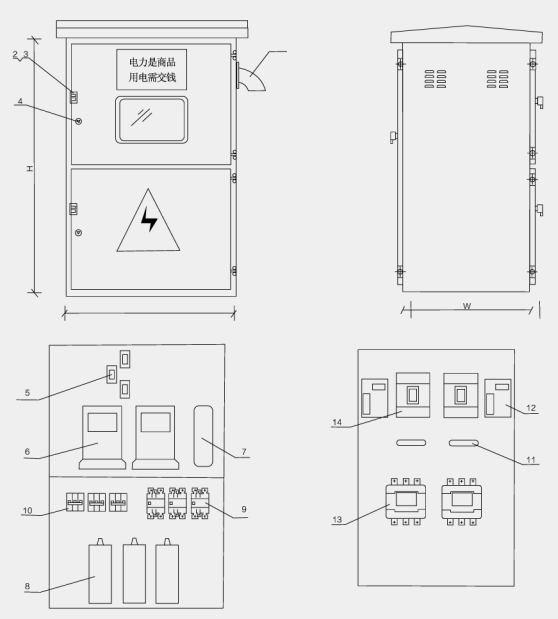

箱体结构示意图
