概述

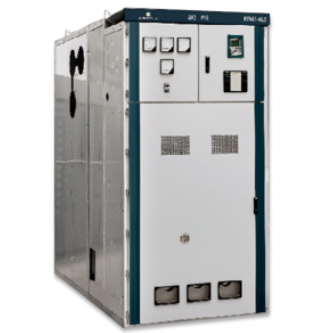

KYN61-40.5(Z) 型铠装移开式交流金属封闭开关柜 ( 以下简称开关柜 ) 系三相交流 50Hz，额定电压 40.5kV 的户内成套配电装 置。作为发电厂、变电站及工矿企业接受和分配电能之用。对电路起到控制、保护和检测等功能，还可用于频繁操作的场所。

 本开关柜符合 GB/T11022-1999、GB3906-1991 及 DL404-1997 等标准

型号含义

正常使用条件

◇ 周围空气温度：最高温度 +40℃ , 最低温度 -15℃。

◇ 相对湿度：日平均相对湿度：≤ 95%,

◇ 日平均水蒸气压力不超过 2.2kPa；

◇ 月平均相对湿度：≤ 90%,

◇ 月平均水蒸气压力不超过 1.8kPa；

◇ 海拔高度：2000m 以下。 ◇ 地震烈度：不超过 8 度。

◇ 周围空气应不受腐蚀性或可燃气体、水蒸气等明显污染。

◇ 无剧烈振动场所。

◇ 超出 GB3906 规定的正常条件下使用时，由用户和制造厂协商

主要特点

◇ 柜体结构采用组装式，断路器采用手车落地式结构；

◇ 配用全新型复合绝缘真空断路器，并具有互换性好更换简单之特点；

◇ 手车车架中装有丝杠螺母推进机构，可轻松移动手车，并防止误操作而损坏推进结构；

◇ 所有的操作均可在柜门关闭状态下进行；

◇ 主开关、手车、开关柜门之间的联锁均采用强制性机械闭锁方式，满足“五防”功能；

◇ 电缆室空间充裕，可连接多根电缆； ◇ 快速接地开关用于接地和回路短路；

◇ 外壳防护等级 IP3X，手车室门打开状态下，防护等级 IP2X;

◇ 产品符合 GB3906-1991、DL404-1997 及参照采用国际 IEC-298 标准。

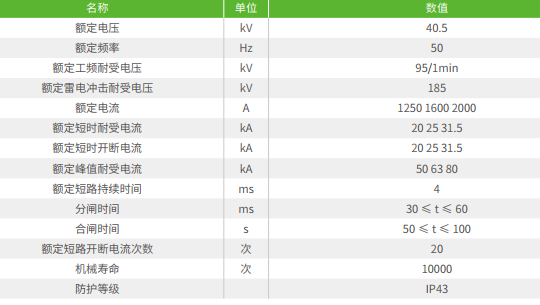

真空断路器主要技术参数

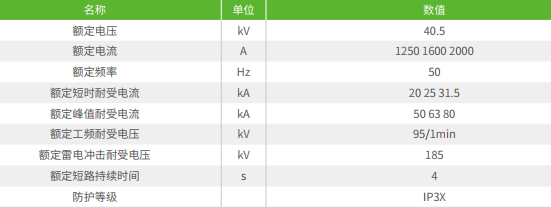

真空开关柜主要技术参数

外形尺寸

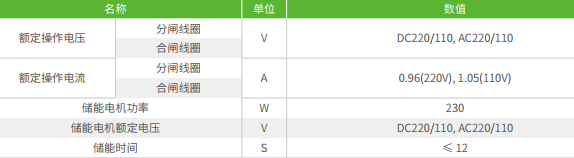

弹簧操动机构主要技术参数

开关柜的安装

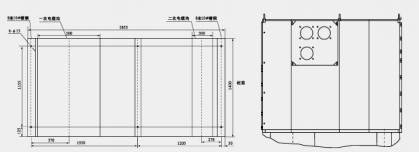

开关柜安装基础示意图

a、电器室的高度：≥ 4500mm；

b、柜后距墙距离：≥ 1500mm; 2

c、基础构架的平面度：≤ 1mm/m ;

d、基础预埋槽钢高出地面部分不得超过 3mm;

e、可用螺栓或焊接方式固定在基础上；

f、开关柜重量约 1800kg;

g、开关柜操作走廊宽度 ( 单列 ) ：≥ 3000mm； 双面 ( 面对面 ) ≥ 4000mm。

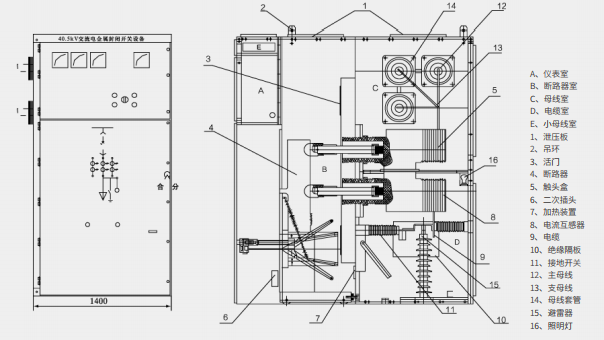

设备结构图
