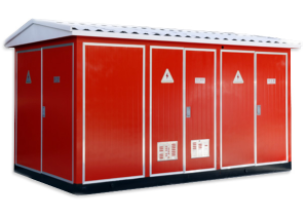

YB □ -12/0.4(F·R) 型户外预装式变电站 ( 欧式 )


概述

广泛用于城市电网改造、住宅小区、高层建筑、工矿、宾馆、商场、机场、铁路、油田、码头、高速公路以时及临性用电设

施等户内外场所。

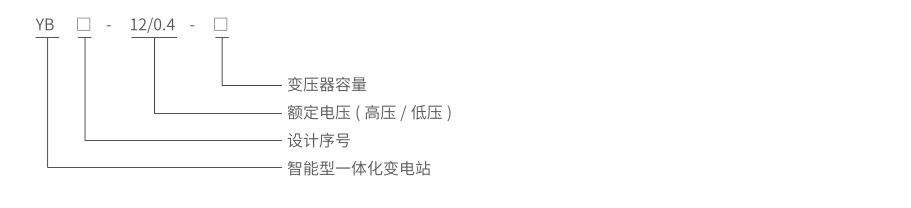

型号含义


功能及特点

◇ 高压开关设备、变压器、低压开关设备三位一体,成套性强 ;

◇ 高、低压保护完善,运行安全可靠,维护简单 ;

◇ 占地少,投资省、生产周期短、移动方便 ;

◇ 接线方案灵活多样 ;

◇ 结构独特 : 独特蜂窝式结构双层 ( 复合板 ) 外壳牢固,隔热又散热通风、美观、防护等级高,外壳材料有不锈钢钦合金、铝合金、

冷轧板、彩钢板可选 ;

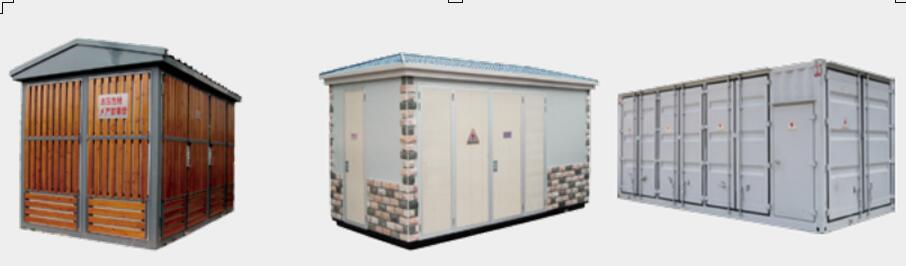

◇ 型式多样 : 通用型、别墅型、紧凑型等多种样式 ;

◇ 高压环网柜内可装配网自动化终端 (FTU) 实现短路及单相接地故障的可靠检测,具备“四遥”功能,便于配网自动化升级。

正常使用条件

◇ 海拔高度不超过 2000m;

◇ 环境温度:-25℃ ~+40℃ ;

◇ 相对湿度:日平均值不大于 95%, 月平均值不大于 90%;

◇ 安装场所:无火灾、爆炸危险、导电尘埃、化学腐蚀性气体及剧烈震动的场所,若超出以上条件时,用户可与我公司 协商。

变压器

智能型一体化变电站选用低损耗、油浸式、全密封 S9、S10、S11 系列变压器,也可选用树脂绝缘或 NOMEX 纸 绝缘环保型

干式变压器,底部可配有小车,变压器可方便地进出。

高压侧

智能型一体化变电站高压一般采用负荷开关一熔断器组合电器保护,熔断器一相熔断后,三相联动脱扣,负荷开关有压气式、

真空、六氟化硫等型式可选,可配电动操作机构,实现自动化升级;熔断器为高压限流熔断器,带撞击器,动作可靠,开断容量大,

主要技术参数见下表。对于 800kVA 以上的变压器,可选用 QCE4, QCE2,QCE1 等真空断路器保护。

低压侧

低压侧主开关采用万能式或智能型断路器,选择性保护;出线开关选用新型塑壳式开关体积小、飞弧短,最多可达 3 0 回路;

智能型自动跟踪无功补偿装置,有接触器和无触点两种投切方式供用户选用。

执行标准

◇ 本产品符合下列标准:

◇ GB/T17467-1998《高压 / 低压预装式变电站》

◇ DL/T537-93《6-35kV 箱式变电站订货技术条件》

负荷开关技术参数


序号

名称

单位

FKN12-12负荷开关

FZN25-12真空负荷开关

1

额定电压

kV

10

2

最高工作电压

kV

12

3

额定频率

Hz

50

4

额定电流

A

630

5

额定开断负荷电流

A

630

6

热稳定电流(有效值)

kA/S

20/2

20/4

7

动稳定电流

kA

50

50

8

短路关合电流(峰值)

kA

50

50

9

满负荷幵断次数

20

10000

10

机械寿命

2000

10000

11

1min工频耐压(相间及对地)

kV

42

42

12

雷电冲击电压(相对及对地)

kV

75

75

高压熔断器技术参数

序号

额定电压

(kV)

开断电流

(A)

开断电流

(kA)

熔体额定电流(A)

英国型号

国内型号

SDL*J


12

40

31.5

6.310 16 20 25 31.5 40

SFJ*J

XRNT-12

12

100

31.5

50 63 71 80 100

SKL*J


12

125

31.5

125

* 注:由是否安装撞击器确定,N 为无撞针,A 为有撞针。

序号

脱扣器形式

脱扣器额定电流A

通断能力KA(AC380V)

DW15-630


315,400,630

40

DW15-1000


630,800,1000

50

DW15-1600

热-电磁性或电子型

1600

50

DW15-2500


1600,2000,2500

60

CW1-2000


630,800,1000,1250,1600,2000

65(80)

CW1-3200

智能型

2000,2500,3200

100

安装、使用与维修

智能型一体化变电站在安装、验收、交接性试验、运行与维护等方面除电力部门要求执行的各项规定外,注意以下事项:

用户收货时应按有关规定仔细检査,对于不马上安装的产品,应按正常使用条件规定,存放于适当的场所。

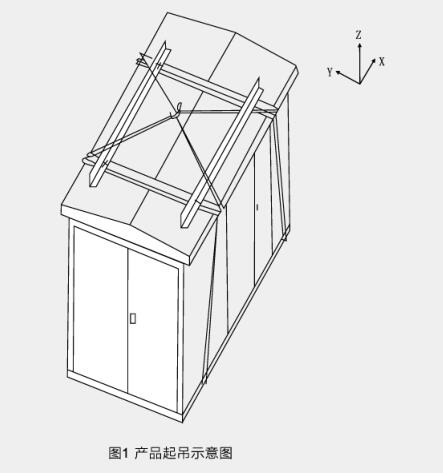

产品应采用专用吊具底部起吊,如图 1。

产品水平安放在事先做好的基础上,然后将产品底座与基础之间的缝隙用水泥沙浆抹封,以免雨水进入电缆室,通过 高、低

压室的底封板接入高、低压电缆。

产品安装就位后应做好可靠接地;电站底座槽钢上的两个主接地端子、

变压器中性点及外壳、避雷器下桩头等均应分别由安装部门接地。所有接地应共用一组接地装置,其接地电阻应小于 4 欧姆,

从接地网引至本产品的接地引线应不少于两条。

产品在安装完毕或维修后,投运前应进行如下项目的检验和试验 :

变电站内是否清洁;

操作机构是否灵活;

主要电器的通断是否灵活可靠;

电器辅助触点的通断是否可靠准确;

表计及继电器动作是否准确无误;


◇仪表及互感器的变比及接线极性是否正确;

◇所有电器安装螺母是否拧紧,安装是否牢固可靠;

◇母线连接是否良好,其支撑绝缘子,夹件是否安装可靠;

◇电器的整定值是否符合要求,熔断器熔芯规格是否正确:

◇主电路及辅助电路的接点是否符合电气原理图要求。

◆维修

◇产品中所有元件按各自的技术要求维护:

◇若选用的变压器为油浸式,每年应按规定至少进行一次油样分析检查;

◇运行中的高压侧开关设备,经 20 次带负荷或 2000 次无负荷分合闸操作后,应检查触头情况和灭弧装置的损耗程度,发现异常

应及时检修或更换。

◇低压开关设备自动跳闸后,应检查分析跳闸原因,待排除故障后,方能重新投运;

◇避雷器每年应在雷雨季节到来之前进行一次预防性试验;

* 产品附有装箱单、合格证、安装使用说明书、电气接线图和本产品所采用的主要元件设备的说明书,钥匙操作工具以及根据协议

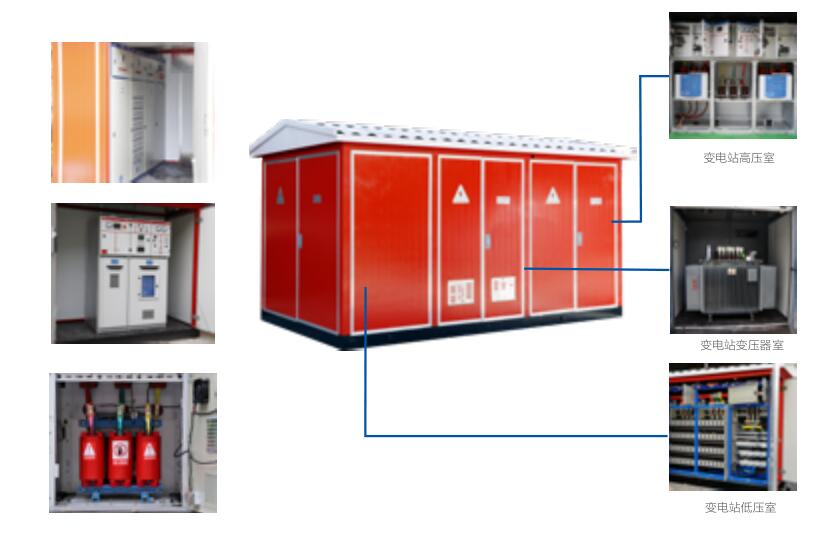

变电站结构图


订货须知

订货时须提供以下资料:

◆ 变电站型号、数量;

◆ 变压器的型号、数量;

◆ 高压和低压一次接线方案及主要元件的型号和参数;

◆ 外壳的材料及颜色。
